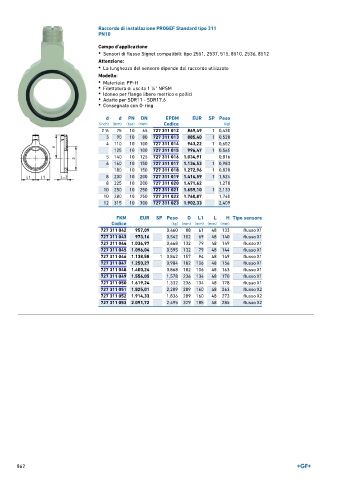

Page 862 - GEORGFISCHER - LISTINO 897

Raccordo di installazione PROGEF Standard tipo 311
PN10

Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512

Attenzione:
• La lunghezza del sensore dipende dal raccordo utilizzato

Modello:
• Materiale: PP-H
• Filettatura di uscita 1 ¼" NPSM
• Idoneo per flange libere metrico e pollici
• Adatto per SDR11 - SDR17.6
• Consegnato con O-ring

d d PN DN EPDM EUR SP Peso
(inch) (mm) (bar) (mm) Codice (kg)
1 75 10 65 727 311 012 869,49 1 0,430
2 ∕2
3 90 10 80 727 311 013 885,40 1 0,528
4 110 10 100 727 311 014 943,22 1 0,652
125 10 100 727 311 015 996,47 1 0,565
5 140 10 125 727 311 016 1.034,91 0,816
6 160 10 150 727 311 017 1.136,53 1 0,983
180 10 150 727 311 018 1.272,96 1 0,828
8 200 10 200 727 311 019 1.414,59 1 1,524
8 225 10 200 727 311 020 1.471,62 1,278
10 250 10 250 727 311 021 1.659,10 1 2,133
10 280 10 250 727 311 022 1.740,87 1,760
12 315 10 300 727 311 023 1.902,33 2,409

FKM EUR SP Peso D L1 L H Tipo sensore
Codice (kg) (mm) (mm) (mm) (mm)
727 311 042 957,09 0,460 88 61 48 133 flusso X1
727 311 043 973,16 0,542 102 69 48 140 flusso X1
727 311 044 1.036,97 0,668 132 79 48 149 flusso X1
727 311 045 1.096,04 0,595 132 79 48 144 flusso X1
727 311 046 1.138,58 1 0,842 157 94 48 149 flusso X1
727 311 047 1.250,27 0,984 182 106 48 156 flusso X1
727 311 048 1.400,24 0,868 182 106 48 163 flusso X1
727 311 049 1.556,05 1,578 236 134 48 170 flusso X1
727 311 050 1.619,24 1,332 236 134 48 178 flusso X1
727 311 051 1.825,01 2,209 289 160 48 263 flusso X2
727 311 052 1.914,33 1,836 289 160 48 273 flusso X2
727 311 053 2.091,72 2,495 329 185 48 285 flusso X2

862
