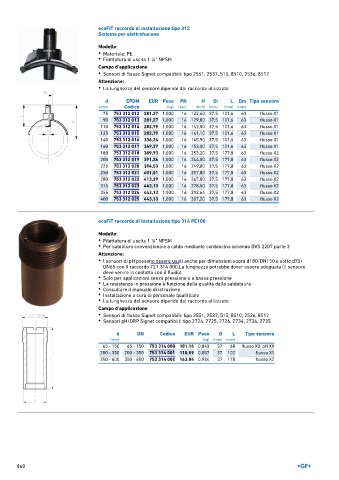

Page 860 - GEORGFISCHER - LISTINO 897

ecoFIT raccordo di installazione tipo 312
Sistema per elettrofusione

Modello:
• Materiale: PE
• Filettatura di uscita 1 ¼" NPSM

Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512

Attenzione:
• La lunghezza del sensore dipende dal raccordo utilizzato

d EPDM EUR Peso PN H Di L Dm Tipo sensore
(mm) Codice (kg) (bar) (mm) (mm) (mm) (mm)
75 753 312 012 281,27 1,000 16 122,60 37,5 101,6 63 flusso X1
90 753 312 013 281,27 1,000 16 129,80 37,5 101,6 63 flusso X1
110 753 312 014 282,79 1,000 16 142,00 37,5 101,6 63 flusso X1
125 753 312 015 282,79 1,000 16 141,10 37,5 101,6 63 flusso X1
140 753 312 016 336,24 1,000 16 145,90 37,5 101,6 63 flusso X1
160 753 312 017 349,27 1,000 16 153,00 37,5 101,6 63 flusso X1
180 753 312 018 389,93 1,000 16 253,20 37,5 177,8 63 flusso X2
200 753 312 019 391,26 1,000 16 244,00 37,5 177,8 63 flusso X2
225 753 312 020 394,53 1,000 16 249,80 37,5 177,8 63 flusso X2
250 753 312 021 401,01 1,000 16 257,80 37,5 177,8 63 flusso X2
280 753 312 022 413,29 1,000 16 267,80 37,5 177,8 63 flusso X2
315 753 312 023 443,13 1,000 16 278,50 37,5 177,8 63 flusso X2
355 753 312 024 443,13 1,000 16 292,64 37,5 177,8 63 flusso X2
400 753 312 025 443,13 1,000 16 307,20 37,5 177,8 63 flusso X2

ecoFIT raccordo di installazione tipo 314 PE100

Modello:
• Filettatura di uscita 1 ¼" NPSM
• Per saldatura convenzionale a caldo mediante cordoncino secondo DVS 2207 parte 3

Attenzione:
• l sensori di pH possono essere usati anche per dimensioni sopra d180/DN150 e sotto d75/
DN65 con il raccordo 721 314 000.La lunghezza potrebbe dover essere adeguata (il sensore
deve venire in contatto con il fluido)
• Solo per applicazioni senza pressione o a bassa pressione
• La resistenza in pressione è funzione della qualità della saldataura
• Consultare il manuale di istruzione
• Installazione a cura di personale qualificato
• La lunghezza del sensore dipende dal raccordo utilizzato

Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
• Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735

d DN Codice EUR Peso D L Tipo sensore
(mm) (kg) (mm) (mm)
65 - 150 65 - 150 753 314 000 101,14 0,040 37 68 flusso X0, pH XX
200 - 350 200 - 350 753 314 001 110,59 0,057 37 102 flusso X1
350 - 600 350 - 600 753 314 002 163,84 0,934 37 178 flusso X2

860
