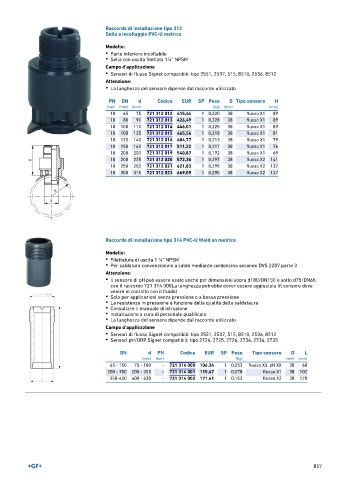

Page 857 - GEORGFISCHER - LISTINO 897

Raccordo di installazione tipo 312
Sella a incollaggio PVC-U metrico

Modello:
• Parte inferiore incollabile
• Sella con uscita filettata 1¼" NPSM

Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512

Attenzione:
• La lunghezza del sensore dipende dal raccordo utilizzato

PN DN d Codice EUR SP Peso D Tipo sensore H
(bar) (mm) (mm) (kg) (mm) (mm)
10 65 75 721 312 012 415,44 1 0,220 38 flusso X1 89
10 80 90 721 312 013 426,49 1 0,228 38 flusso X1 89
10 100 110 721 312 014 446,01 1 0,225 38 flusso X1 89
10 100 125 721 312 015 465,56 1 0,218 38 flusso X1 81
10 125 140 721 312 016 484,77 1 0,213 38 flusso X1 79
10 150 160 721 312 017 511,22 1 0,217 38 flusso X1 76
10 200 200 721 312 019 540,87 1 0,192 38 flusso X1 69
10 200 225 721 312 020 572,36 1 0,297 38 flusso X2 141
10 250 250 721 312 021 621,83 1 0,295 38 flusso X2 137
10 300 315 721 312 023 669,09 1 0,290 38 flusso X2 127

Raccordo di installazione tipo 314 PVC-U Weld on metrico

Modello:
• Filettatura di uscita 1 ¼" NPSM
• Per saldatura convenzionale a caldo mediante cordoncino secondo DVS 2207 parte 3

Attenzione:
• Il sensore di pH può essere usato anche per dimensioni sopra d180/DN150 e sotto d75/DN65
con il raccordo 721 314 000La lunghezza potrebbe dover essere aggiustata (il sensore deve
venire in contatto con il fluido)
• Solo per applicazioni senza pressione o a bassa pressione
• La resistenza in pressione è funzione della qualità della saldataura
• Consultare il manuale di istruzione
• Installazione a cura di personale qualificato
• La lunghezza del sensore dipende dal raccordo utilizzato

Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
• Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735

DN d PN Codice EUR SP Peso Tipo sensore D L
(mm) (bar) (kg) (mm) (mm)
65 - 150 75 - 180 - 721 314 000 106,34 1 0,053 flusso X0, pH XX 38 68
200 - 350 200 - 355 - 721 314 001 115,47 1 0,078 flusso X1 38 102
350-600 400 - 630 - 721 314 002 171,41 1 0,153 flusso X2 38 178

857
