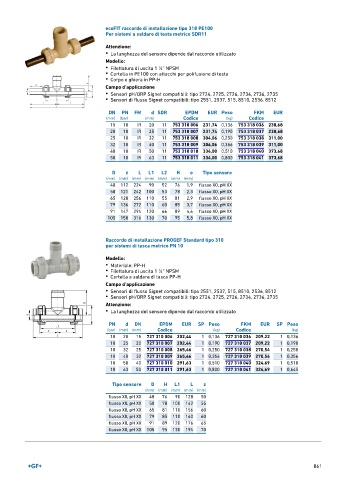

P. 861
ecoFIT raccordo di installazione tipo 318 PE100
Per sistemi a saldare di testa metrico SDR11
Attenzione:
• La lunghezza del sensore dipende dal raccordo utilizzato
Modello:
• Filettatura di uscita 1 ¼" NPSM
• Cartella in PE100 con attacchi per polifusione di testa
• Corpo e ghiera in PP-H
Campo d'applicazione
• Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
DN PN FM d SDR EPDM EUR Peso FKM EUR
(mm) (bar) (mm) Codice (kg) Codice
15 10 IR 20 11 753 318 006 231,74 0,136 753 318 036 238,68
20 10 IR 25 11 753 318 007 231,74 0,190 753 318 037 238,68
25 10 IR 32 11 753 318 008 304,06 0,250 753 318 038 311,00
32 10 IR 40 11 753 318 009 304,06 0,356 753 318 039 311,00
40 10 IR 50 11 753 318 010 334,00 0,510 753 318 040 373,68
50 10 IR 63 11 753 318 011 334,00 0,800 753 318 041 373,68
D z L L1 L2 H e Tipo sensore
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
48 112 224 90 52 76 1,9 flusso X0, pH XX
58 121 242 100 53 78 2,3 flusso X0, pH XX
65 128 256 110 55 81 2,9 flusso X0, pH XX
79 136 272 110 60 85 3,7 flusso X0, pH XX
91 147 294 120 66 89 4,6 flusso X0, pH XX
105 158 316 130 70 95 5,8 flusso X0, pH XX
Raccordo di installazione PROGEF Standard tipo 310
per sistemi di tasca metrico PN 10
Modello:
• Materiale: PP-H
• Filettatura di uscita 1 ¼" NPSM
• Cartella a saldare di tasca PP-H
Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
• Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735
Attenzione:
• La lunghezza del sensore dipende dal raccordo utilizzato
PN d DN EPDM EUR SP Peso FKM EUR SP Peso
(bar) (mm) (mm) Codice (kg) Codice (kg)
10 20 15 727 310 006 202,44 1 0,136 727 310 036 209,22 1 0,136
10 25 20 727 310 007 202,44 1 0,190 727 310 037 209,22 1 0,190
10 32 25 727 310 008 265,46 1 0,250 727 310 038 270,54 1 0,250
10 40 32 727 310 009 265,46 1 0,356 727 310 039 270,54 1 0,356
10 50 40 727 310 010 291,63 1 0,510 727 310 040 324,69 1 0,510
10 63 50 727 310 011 291,63 1 0,800 727 310 041 324,69 1 0,645
Tipo sensore D H L1 L z
(mm) (mm) (mm) (mm) (mm)
flusso X0, pH XX 48 76 90 128 50
flusso X0, pH XX 58 78 100 142 55
flusso X0, pH XX 65 81 110 156 60
flusso X0, pH XX 79 85 110 160 60
flusso X0, pH XX 91 89 120 176 65
flusso X0, pH XX 105 95 130 194 70
