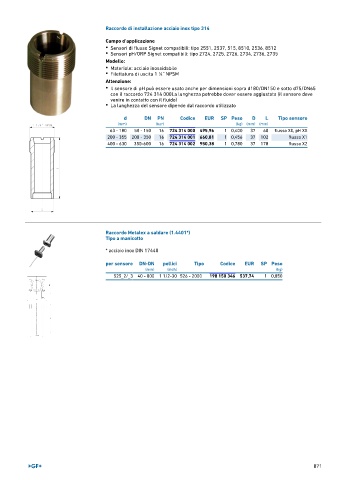

Page 871 - GEORGFISCHER - LISTINO 897

Raccordo di installazione acciaio inox tipo 314
Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
• Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735

Modello:
• Materiale: acciaio inossidabile
• Filettatura di uscita 1 ¼" NPSM

Attenzione:
• Il sensore di pH può essere usato anche per dimensioni sopra d180/DN150 e sotto d75/DN65
con il raccordo 724 314 000La lunghezza potrebbe dover essere aggiustata (il sensore deve
venire in contatto con il fluido)
• La lunghezza del sensore dipende dal raccordo utilizzato

d DN PN Codice EUR SP Peso D L Tipo sensore
(mm) (bar) (kg) (mm) (mm)
63 - 180 50 - 150 16 724 314 000 495,96 1 0,400 37 68 flusso X0, pH XX
200 - 355 200 - 350 16 724 314 001 660,81 1 0,456 37 102 flusso X1
400 - 630 350-600 16 724 314 002 950,38 1 0,780 37 178 flusso X2

Raccordo Metalex a saldare (1.4401*)
Tipo a manicotto
* acciaio inox DIN 17440

per sensore DN-DN pollici Tipo Codice EUR SP Peso
(mm) (inch) (kg)
525_2/_3 40 - 800 1 1/2-30 526 - 2000 198 150 346 537,74 1 0,850
