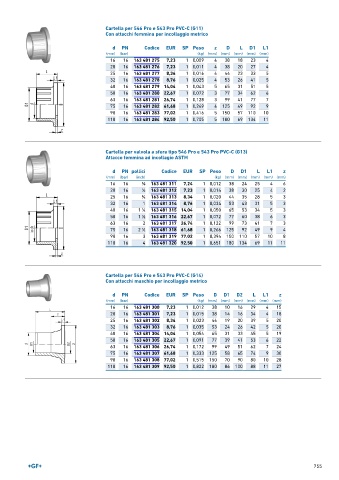

Page 755 - GEORGFISCHER - LISTINO 897

Cartella per 546 Pro e 543 Pro PVC-C (G11)
Con attacchi femmina per incollaggio metrico

d PN Codice EUR SP Peso z D L D1 L1
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 16 163 481 275 7,23 1 0,009 4 38 18 23 4
20 16 163 481 276 7,23 1 0,011 4 38 20 27 4
25 16 163 481 277 8,34 1 0,016 4 44 23 33 5
32 16 163 481 278 8,76 1 0,025 4 53 26 41 5
40 16 163 481 279 14,04 1 0,043 5 65 31 51 5
50 16 163 481 280 22,67 1 0,072 3 77 34 62 6
63 16 163 481 281 26,74 1 0,128 3 99 41 77 7
75 16 163 481 282 61,68 1 0,249 4 125 49 92 9
90 16 163 481 283 77,02 1 0,416 5 150 57 110 10
110 16 163 481 284 92,50 1 0,705 5 180 69 134 11

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-C (G13)
Attacco femmina ad incollagio ASTM

d PN pollici Codice EUR SP Peso D D1 L L1 z
(mm) (bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
16 16 3 ∕8 163 481 311 7,24 1 0,012 38 24 25 4 6
20 16 1 ∕2 163 481 312 7,23 1 0,014 38 30 25 4 2
25 16 3 ∕4 163 481 313 8,34 1 0,020 44 35 28 5 3
32 16 1 163 481 314 8,76 1 0,034 53 43 31 5 3
40 16 1 ∕4 163 481 315 14,04 1 0,050 65 53 34 5 3
1
50 16 1 ∕2 163 481 316 22,67 1 0,072 77 60 38 6 3
1
63 16 2 163 481 317 26,74 1 0,122 99 73 41 7 3
75 16 2 ∕2 163 481 318 61,68 1 0,266 125 92 49 9 4
1
90 16 3 163 481 319 77,02 1 0,394 150 110 57 10 8
110 16 4 163 481 320 92,50 1 0,651 180 134 69 11 11

Cartella per 546 Pro e 543 Pro PVC-C (G14)
Con attacchi maschio per incollaggio metrico

d PN Codice EUR SP Peso D D1 D2 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 16 163 481 300 7,23 1 0,012 38 10 16 29 4 15
20 16 163 481 301 7,23 1 0,015 38 14 16 34 4 18
25 16 163 481 302 8,34 1 0,023 44 19 20 39 5 20
32 16 163 481 303 8,76 1 0,035 53 24 26 42 5 20
40 16 163 481 304 14,04 1 0,054 65 31 33 45 5 19
50 16 163 481 305 22,67 1 0,091 77 39 41 53 6 22
63 16 163 481 306 26,74 1 0,172 99 49 51 62 7 24
75 16 163 481 307 61,68 1 0,333 125 58 65 74 9 30
90 16 163 481 308 77,02 1 0,515 150 70 90 80 10 28
110 16 163 481 309 92,50 1 0,822 180 86 100 88 11 27

755
