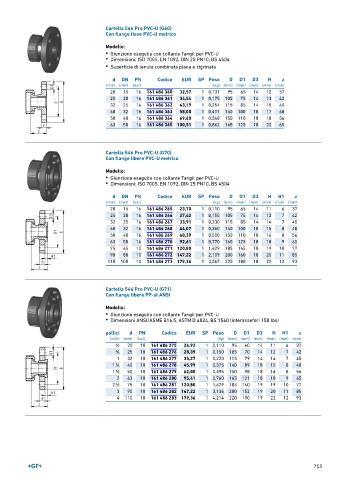

Page 753 - GEORGFISCHER - LISTINO 897

Cartella 546 Pro PVC-U (G60)
Con flange fisse PVC-U metrico

Modello:
• Giunzione eseguita con collante Tangit per PVC-U
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Superficie di tenuta combinata piana e zigrinata

d DN PN Codice EUR SP Peso D D1 D3 H z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 15 16 161 486 360 32,57 1 0,131 95 65 14 12 37
25 20 16 161 486 361 34,54 1 0,175 105 75 14 13 42
32 25 16 161 486 362 43,19 1 0,254 115 85 14 15 45
40 32 16 161 486 363 58,00 1 0,417 140 100 18 17 48
50 40 16 161 486 364 69,60 1 0,548 150 110 18 18 56
63 50 16 161 486 365 100,51 1 0,862 165 125 18 20 65

Cartella 546 Pro PVC-U (G70)
Con flange libere PVC-U metrico

Modello:
• Giunzione eseguita con collante Tangit per PVC-U
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

d DN PN Codice EUR SP Peso D D1 D3 H H1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 15 16 161 486 265 23,70 1 0,110 95 65 14 11 6 37
25 20 16 161 486 266 27,42 1 0,155 105 75 14 12 7 42
32 25 16 161 486 267 33,91 1 0,230 115 85 14 14 7 45
40 32 16 161 486 268 44,07 1 0,360 140 100 18 15 8 48
50 40 16 161 486 269 60,39 1 0,500 150 110 18 16 8 56
63 50 16 161 486 270 92,61 1 0,770 165 125 18 18 9 65
75 65 10 161 486 271 120,80 1 1,429 185 145 18 19 10 77
90 80 10 161 486 272 147,22 1 2,109 200 160 18 20 11 85
110 100 10 161 486 273 179,36 1 3,067 220 180 18 22 12 93

Cartella 546 Pro PVC-U (G71)
Con flange libere PP-st ANSI

Modello:
• Giunzione eseguita con collante Tangit per PVC-U
• Dimensioni ANSI/ASME B16.5, ASTM D 4024, BS 1560 (interassefori 150 lbs)

pollici d PN Codice EUR SP Peso D D1 D3 H H1 z
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
1 ∕2 20 10 161 486 275 24,92 1 0,110 95 60 14 11 6 37
3 25 10 161 486 276 28,39 1 0,150 105 70 14 12 7 42
∕4
1 32 10 161 486 277 35,27 1 0,220 115 79 14 14 7 45
1 40 10 161 486 278 45,99 1 0,375 140 89 18 15 8 48
1 ∕4
1
1 ∕2 50 10 161 486 279 62,00 1 0,495 150 98 18 16 8 56
2 63 10 161 486 280 95,41 1 0,760 165 121 18 18 9 65
1 75 10 161 486 281 120,80 1 1,429 185 140 19 19 10 77
2 ∕2
3 90 10 161 486 282 147,22 1 3,136 200 152 19 20 11 85
4 110 10 161 486 283 179,36 1 4,214 220 190 19 22 12 93

753
