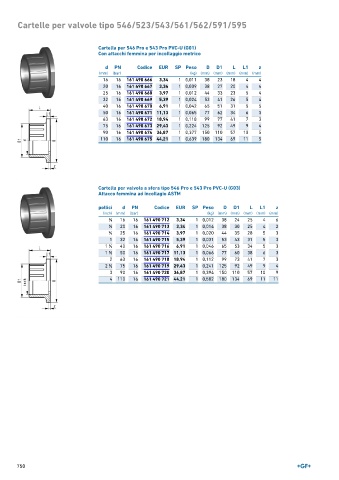

Page 750 - GEORGFISCHER - LISTINO 897

Cartelle per valvole tipo 546/523/543/561/562/591/595

Cartella per 546 Pro e 543 Pro PVC-U (G01)
Con attacchi femmina per incollaggio metrico

d PN Codice EUR SP Peso D D1 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 16 161 490 666 3,34 1 0,011 38 23 18 4 4
20 16 161 490 667 3,34 1 0,009 38 27 20 4 4
25 16 161 490 668 3,97 1 0,012 44 33 23 5 4
32 16 161 490 669 5,39 1 0,024 53 41 26 5 4
40 16 161 490 670 6,91 1 0,042 65 51 31 5 5
50 16 161 490 671 11,13 1 0,065 77 62 34 6 3
63 16 161 490 672 18,94 1 0,118 99 77 41 7 3
75 16 161 490 673 29,43 1 0,224 125 92 49 9 4
90 16 161 490 674 36,87 1 0,377 150 110 57 10 5
110 16 161 490 675 44,21 1 0,639 180 134 69 11 5

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-U (G03)
Attacco femmina ad incollagio ASTM

pollici d PN Codice EUR SP Peso D D1 L L1 z
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕8 16 16 161 490 712 3,34 1 0,012 38 24 25 4 6
1 20 16 161 490 713 3,34 1 0,014 38 30 25 4 2
∕2
3 ∕4 25 16 161 490 714 3,97 1 0,020 44 35 28 5 3
1 32 16 161 490 715 5,39 1 0,031 53 43 31 5 3
1
1 ∕4 40 16 161 490 716 6,91 1 0,046 65 53 34 5 3
1 50 16 161 490 717 11,13 1 0,066 77 60 38 6 3
1 ∕2
2 63 16 161 490 718 18,94 1 0,112 99 73 41 7 3
1 75 16 161 490 719 29,43 1 0,241 125 92 49 9 4
2 ∕2
3 90 16 161 490 720 36,87 1 0,394 150 110 57 10 9
4 110 16 161 490 721 44,21 1 0,582 180 134 69 11 11

750
