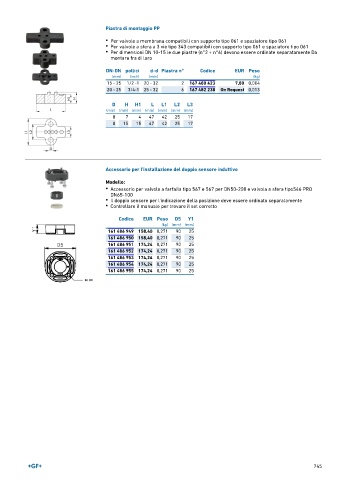

Page 745 - GEORGFISCHER - LISTINO 897

Piastra di montaggio PP
• Per valvole a membrana compatibili con supporto tipo 061 e spaziatore tipo 061
• Per valvole a sfera a 3 vie tipo 343 compatibili con supporto tipo 061 e spaziatore tipo 061
• Per dimensioni DN 10-15 le due piastre (n°2 + n°6) devono essere ordinate separatamente Da
montare fra di loro

DN-DN pollici d-d Piastra n° Codice EUR Peso
(mm) (inch) (mm) (kg)
15 - 25 1/2 -1 20 - 32 2 167 480 423 7,80 0,004
20 - 25 3/4-1 25 - 32 6 167 482 238 On Request 0,013

D H H1 L L1 L2 L3
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
8 7 4 47 42 25 17
8 15 15 47 42 25 17

Accessorio per l'installazione del doppio sensore induttivo

Modello:
• Accessorio per valvola a farfalla tipo 567 e 567 per DN50-200 e valvola a sfera tipo546 PRO
DN65-100
• Il doppio sensore per l'indicazione della posizione deve essere ordinato separatamente
• Controllare il manuale per trovare il set corretto

Codice EUR Peso D5 Y1
(kg) (mm) (mm)
161 486 949 158,40 0,271 90 25
161 486 950 158,40 0,271 90 25
161 486 951 174,24 0,271 90 25
161 486 952 174,24 0,271 90 25
161 486 953 174,24 0,271 90 25
161 486 954 174,24 0,271 90 25
161 486 955 174,24 0,271 90 25

745
