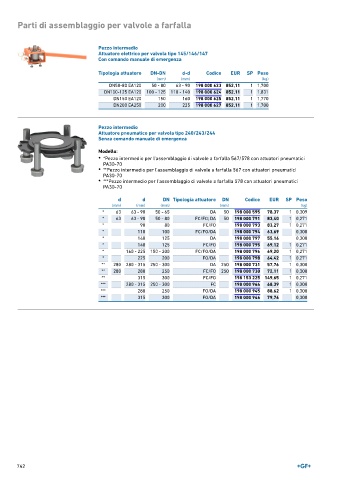

Page 742 - GEORGFISCHER - LISTINO 897

Parti di assemblaggio per valvole a farfalla

Pezzo intermedio
Attuatore elettrico per valvola tipo 145/146/147
Con comando manuale di emergenza

Tipologia attuatore DN-DN d-d Codice EUR SP Peso
(mm) (mm) (kg)
DN50-80 EA120 50 - 80 63 - 90 198 000 623 852,11 1 1,700
DN100-125 EA120 100 - 125 110 - 140 198 000 624 852,11 1 1,831
DN150 EA120 150 160 198 000 625 852,11 1 1,770
DN200 EA250 200 225 198 000 627 852,11 1 1,700

Pezzo intermedio
Attuatore pneumatico per valvola tipo 240/243/244
Senza comando manuale di emergenza
Modello:
• *Pezzo intermedio per l'assemblaggio di valvole a farfalla 567/578 con attuatori pneumatici
PA30-70
• **Pezzo intermedio per l'assemblaggio di valvole a farfalla 567 con attuatori pneumatici
PA30-70
• ***Pezzo intermedio per l'assemblaggio di valvole a farfalla 578 con attuatori pneumatici
PA30-70

d d DN Tipologia attuatore DN Codice EUR SP Peso
(mm) (mm) (mm) (mm) (kg)
* 63 63 - 90 50 - 65 DA 50 198 000 595 78,37 1 0,309
* 63 63 - 90 50 - 80 FC/FO; DA 50 198 000 791 83,40 1 0,271
* 90 80 FC/FO 198 000 793 83,27 1 0,271
* 110 100 FC/FO/DA 198 000 794 63,69 0,300
* 140 125 DA 198 000 797 55,16 0,300
* 140 125 FC/FO 198 000 795 69,12 1 0,271
* 160 - 225 150 - 200 FC/FO/DA 198 000 796 69,20 1 0,271
* 225 200 FO/DA 198 000 798 64,42 1 0,271
** 280 280 - 315 250 - 300 DA 250 198 000 731 57,76 1 0,300
** 280 280 250 FC/FO 250 198 000 730 72,11 1 0,300
** 315 300 FC/FO 198 153 225 149,65 1 0,271
*** 280 - 315 250 - 300 FC 198 000 944 68,39 1 0,300
*** 280 250 FO/DA 198 000 945 88,62 1 0,300
*** 315 300 FO/DA 198 000 946 79,76 0,300

742
