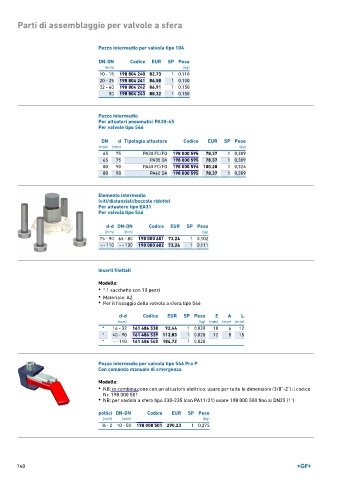

Parti di assemblaggio per valvole a sfera

Pezzo intermedio per valvola tipo 104

DN-DN Codice EUR SP Peso
(mm) (kg)
10 - 15 198 804 240 82,73 1 0,110
20 - 25 198 804 241 84,58 1 0,130
32 - 40 198 804 242 86,91 1 0,150
50 198 804 243 88,32 1 0,150

Pezzo intermedio
Per attuatori pneumatici PA30-45
Per valvole tipo 546

DN d Tipologia attuatore Codice EUR SP Peso
(mm) (mm) (kg)
65 75 PA30 FC/FO 198 000 595 78,37 1 0,309
65 75 PA35 DA 198 000 595 78,37 1 0,309
80 90 PA40 FC/FO 198 000 596 100,20 1 0,324
80 90 PA40 DA 198 000 595 78,37 1 0,309

Elemento intermedio
(viti/distanziali/boccole ridotte)
Per attuatore tipo EA31
Per valvola tipo 546

d-d DN-DN Codice EUR SP Peso
(mm) (mm) (kg)
75 - 90 65 - 80 198 000 601 73,24 1 0,102
- - 110 - - 100 198 000 602 73,24 1 0,111

Inserti filettati
Modello:
• * 1 sacchetto con 10 pezzi

• Materiale: A2
• Per il fissaggio della valvola a sfera tipo 546

d-d Codice EUR SP Peso E A L
(mm) (kg) (mm) (mm) (mm)
* 16 - 32 161 486 538 92,44 1 0,020 10 6 12
* 40 - 90 161 486 539 112,83 1 0,020 12 8 15
* - - 110 161 486 540 184,72 1 0,020

Pezzo intermedio per valvola tipo 546 Pro P
Con comando manuale di emergenza

Modello:
• NB: in combinazione con un attuatore elettrico, usare per tutte le dimensioni (3/8"-2") il codice
Nr. 198 000 501
• NB: per vavlola a sfera tipo 230-235 (con PA11/21) usare 198 000 500 fino al DN25 (1")

pollici DN-DN Codice EUR SP Peso
(inch) (mm) (kg)
3 ∕8 - 2 10 - 50 198 000 501 290,23 1 0,275
