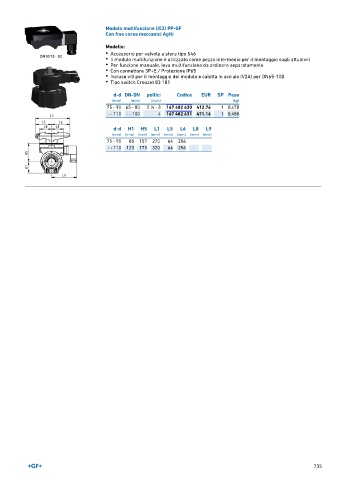

Page 735 - GEORGFISCHER - LISTINO 897

Modulo multifunzione (I03) PP-GF
Con fine corsa meccanici AgNi

Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Con connettore 3P+E / Protezione IP65
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• Tipo switch Crouzet 83 181

d-d DN-DN pollici Codice EUR SP Peso
(mm) (mm) (inch) (kg)
75 - 90 65 - 80 2 ∕2 - 3 167 482 630 412,76 1 0,478
1
- - 110 - - 100 4 167 482 631 471,16 1 0,480

d-d H1 H5 L1 L5 L6 L8 L9
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 - 90 85 157 270 64 206
- - 110 123 175 320 64 256

735
