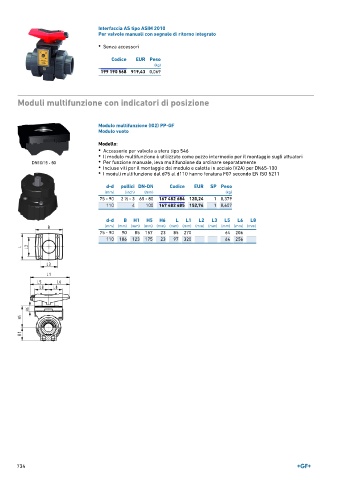

Page 734 - GEORGFISCHER - LISTINO 897

Interfaccia AS tipo ASIM 2010
Per valvole manuali con segnale di ritorno integrato

• Senza accessori

Codice EUR Peso
(kg)
199 190 568 919,43 0,069

Moduli multifunzione con indicatori di posizione

Modulo multifunzione (I02) PP-GF
Modulo vuoto

Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• I moduli multifunzione dal d75 al d110 hanno foratura F07 secondo EN ISO 5211

d-d pollici DN-DN Codice EUR SP Peso
(mm) (inch) (mm) (kg)
75 - 90 2 ∕2 - 3 65 - 80 167 482 684 120,24 1 0,379
1
110 4 100 167 482 685 152,74 1 0,607

d-d B H1 H5 H6 L L1 L2 L3 L5 L6 L8
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 - 90 90 85 157 23 85 270 64 206
110 106 123 175 23 97 320 64 256

734
