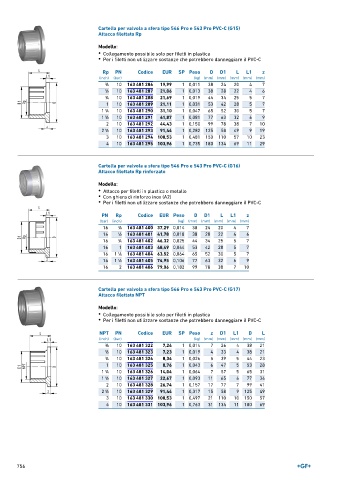

Page 756 - GEORGFISCHER - LISTINO 897

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-C (G15)
Attacco filettato Rp

Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-C

Rp PN Codice EUR SP Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 10 163 481 286 19,99 1 0,011 38 24 20 4 7
∕8
1 ∕2 10 163 481 287 21,06 1 0,013 38 28 22 4 6
3 10 163 481 288 21,69 1 0,019 44 34 25 5 7
∕4
1 10 163 481 289 21,11 1 0,031 53 42 28 5 7
1 10 163 481 290 31,10 1 0,047 65 52 30 5 7
1 ∕4
1
1 ∕2 10 163 481 291 41,87 1 0,081 77 63 32 6 9
2 10 163 481 292 44,43 1 0,150 99 78 38 7 10
1 10 163 481 293 91,44 1 0,282 125 58 49 9 19
2 ∕2
3 10 163 481 294 100,53 1 0,481 150 110 57 10 23
4 10 163 481 295 103,96 1 0,735 180 134 69 11 29

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-C (G16)
Attacco filettato Rp rinforzato

Modello:
• Attacco per filetti in plastica o metallo
• Con ghiera di rinforzo inox (A2)
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-C

PN Rp Codice EUR Peso D D1 L L1 z
(bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 163 481 400 37,29 0,014 38 24 20 4 7
16 1 ∕2 163 481 401 41,78 0,018 38 28 22 4 6
16 3 ∕4 163 481 402 46,32 0,025 44 34 25 5 7
16 1 163 481 403 48,49 0,044 53 42 28 5 7
1
16 1 ∕4 163 481 404 63,52 0,064 65 52 30 5 7
16 1 ∕2 163 481 405 74,95 0,106 77 63 32 6 9
1
16 2 163 481 406 79,06 0,182 99 78 38 7 10

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-C (G17)
Attacco filettato NPT

Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-C

NPT PN Codice EUR SP Peso z D1 L1 D L
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕8 10 163 481 322 7,24 1 0,014 7 26 4 38 21
1 10 163 481 323 7,23 1 0,019 4 33 4 38 21
∕2
3 10 163 481 324 8,34 1 0,026 5 39 5 44 23
∕4
1 10 163 481 325 8,76 1 0,043 6 47 5 53 28
1 10 163 481 326 14,04 1 0,064 7 57 5 65 31
1 ∕4
1
1 ∕2 10 163 481 327 22,67 1 0,093 11 65 6 77 34
2 10 163 481 328 26,74 1 0,157 17 77 7 99 41
1
2 ∕2 10 163 481 329 91,44 1 0,317 15 58 9 125 49
3 10 163 481 330 100,53 1 0,497 21 110 10 150 57
4 10 163 481 331 103,96 1 0,763 31 134 11 180 69
