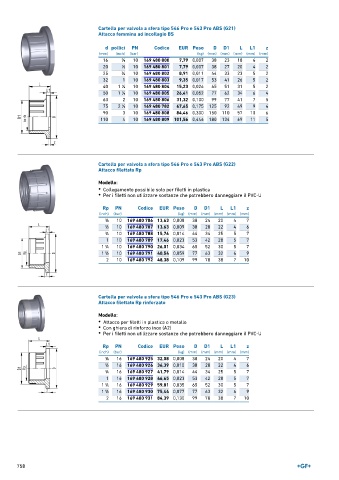

Page 758 - GEORGFISCHER - LISTINO 897

Cartella per valvola a sfera tipo 546 Pro e 543 Pro ABS (G21)
Attacco femmina ad incollagio BS

d pollici PN Codice EUR Peso D D1 L L1 z
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 10 169 480 800 7,79 0,007 38 23 18 4 2
20 1 ∕2 10 169 480 801 7,79 0,007 38 27 20 4 2
25 3 ∕4 10 169 480 802 8,91 0,011 44 33 23 5 2
32 1 10 169 480 803 9,35 0,017 53 41 26 5 2
40 1 ∕4 10 169 480 804 15,23 0,026 65 51 31 5 2
1
50 1 ∕2 10 169 480 805 26,41 0,052 77 62 34 6 4
1
63 2 10 169 480 806 31,32 0,100 99 77 41 7 5
75 2 ∕2 10 169 480 782 67,65 0,175 125 92 49 9 4
1
90 3 10 169 480 808 84,46 0,300 150 110 57 10 6
110 4 10 169 480 809 101,56 0,446 180 134 69 11 5

Cartella per valvola a sfera tipo 546 Pro e 543 Pro ABS (G22)
Attacco filettato Rp
Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕8 10 169 480 786 13,63 0,008 38 24 20 4 7
1 10 169 480 787 13,63 0,009 38 28 22 4 6
∕2
3 ∕4 10 169 480 788 15,76 0,014 44 34 25 5 7
1 10 169 480 789 17,46 0,023 53 42 28 5 7
1
1 ∕4 10 169 480 790 26,01 0,034 65 52 30 5 7
1 10 169 480 791 40,54 0,059 77 63 32 6 9
1 ∕2
2 10 169 480 792 48,38 0,109 99 78 38 7 10

Cartella per valvola a sfera tipo 546 Pro e 543 Pro ABS (G23)
Attacco filettato Rp rinforzato
Modello:
• Attacco per filetti in plastica o metallo
• Con ghiera di rinforzo inox (A2)
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 16 169 480 925 32,08 0,008 38 24 20 4 7
∕8
1 ∕2 16 169 480 926 36,39 0,010 38 28 22 4 6
3 16 169 480 927 41,79 0,014 44 34 25 5 7
∕4
1 16 169 480 928 46,65 0,023 53 42 28 5 7
1 16 169 480 929 59,81 0,035 65 52 30 5 7
1 ∕4
1
1 ∕2 16 169 480 930 75,44 0,077 77 63 32 6 9
2 16 169 480 931 84,39 0,130 99 78 38 7 10

758
