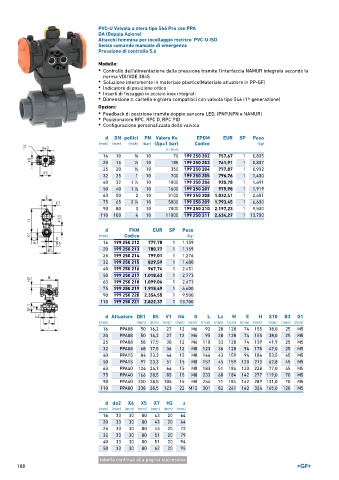

Page 108 - GEORGFISCHER - LISTINO 897

PVC-U Valvola a sfera tipo 546 Pro con PPA
DA (Doppia Azione)
Attacchi femmina per incollaggio metrico PVC-U ISO
Senza comando manuale di emergenza
Pressione di controllo 5.6

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 250 202 757,67 1 0,805
20 15 1 ∕2 10 185 199 250 203 761,91 1 0,807
25 20 3 ∕4 10 350 199 250 204 777,87 1 0,902
32 25 1 10 700 199 250 205 796,76 1 1,400
40 32 1 ∕4 10 1000 199 250 206 935,78 1 1,691
1
50 40 1 ∕2 10 1600 199 250 207 979,98 1 1,919
1
63 50 2 10 3100 199 250 208 1.032,41 1 2,651
75 65 2 ∕2 10 5000 199 250 209 1.793,45 1 6,600
1
90 80 3 10 7000 199 250 210 2.197,23 1 9,500
110 100 4 10 11000 199 250 211 2.634,27 1 13,700

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 212 777,70 1 1,159
20 199 250 213 780,77 1 1,159
25 199 250 214 799,01 1 1,276
32 199 250 215 829,59 1 1,400
40 199 250 216 967,74 1 2,451
50 199 250 217 1.018,63 1 2,773
63 199 250 218 1.099,06 1 2,673
75 199 250 219 1.918,49 1 6,600
90 199 250 220 2.354,55 1 9,500
110 199 250 221 2.822,37 1 13,700

d Attuatore DE1 B5 V1 H4 G L Lz M E H X10 B3 G1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 16,2 27 12 M6 92 28 128 74 155 38,0 25 M5
20 PPA08 50 16,2 27 12 M6 95 28 128 74 155 38,0 25 M5
25 PPA08 58 17,5 30 12 M6 110 33 128 74 159 41,9 25 M5
32 PPA08 68 17,5 36 12 M8 123 36 128 94 178 47,0 25 M5
40 PPA15 84 23,3 44 15 M8 146 43 159 94 184 53,5 45 M5
50 PPA15 97 23,3 51 15 M8 157 45 159 120 213 62,8 45 M5
63 PPA40 124 24,3 64 15 M8 183 51 184 120 228 77,0 45 M5
75 PPA40 166 28,5 85 15 M8 233 68 184 142 277 119,0 70 M5
90 PPA40 200 28,5 105 15 M8 254 71 184 142 289 131,0 70 M5
110 PPA80 238 28,5 123 22 M12 301 82 261 142 324 145,0 120 M5

d da2 X6 X5 X7 H2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 33 30 80 43 20 64
20 33 30 80 43 20 64
25 33 30 80 43 20 72
32 33 30 80 51 20 79
40 33 30 80 51 20 94
50 33 30 80 62 20 95
tabella continua alla pagina successiva
