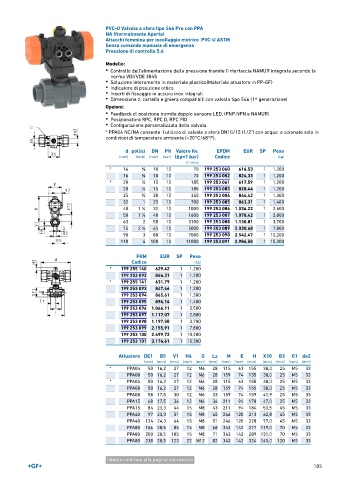

Page 105 - GEORGFISCHER - LISTINO 897

PVC-U Valvola a sfera tipo 546 Pro con PPA
NA (Normalmente Aperta)
Attacchi femmina per incollaggio metrico PVC-U ASTM
Senza comando manuale di emergenza
Pressione di controllo 5.6

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

* PPA04 NC/NA consente l'utilizzo di valvole a sfera DN10/15 (1/2") con acqua e azionate solo in
condizioni di temperatura ambiente (~20°C/68°F).

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 16 3 ∕8 10 10 70 199 253 060 614,53 1 1,200
16 3 ∕8 10 10 70 199 253 082 824,33 1 1,200
* 20 1 ∕2 15 10 185 199 253 061 617,59 1 1,200
20 1 ∕2 15 10 185 199 253 083 828,44 1 1,200
25 3 ∕4 20 10 350 199 253 084 844,42 1 1,300
32 1 25 10 700 199 253 085 863,31 1 1,400
40 1 ∕4 32 10 1000 199 253 086 1.034,22 1 2,500
1
50 1 ∕2 40 10 1600 199 253 087 1.078,42 1 2,800
1
63 2 50 10 3100 199 253 088 1.130,81 1 3,700
75 2 ∕2 65 10 5000 199 253 089 2.030,68 1 7,800
1
90 3 80 10 7000 199 253 090 2.542,47 1 10,200
110 4 100 10 11000 199 253 091 2.986,50 1 15,300

FKM EUR SP Peso
Codice (kg)
* 199 255 140 629,42 1 1,200
199 253 092 844,31 1 1,200
* 199 255 141 631,79 1 1,200
199 253 093 847,46 1 1,200
199 253 094 865,61 1 1,300
199 253 095 896,14 1 1,400
199 253 096 1.066,11 1 2,500
199 253 097 1.117,07 1 2,800
199 253 098 1.197,50 1 3,700
199 253 099 2.155,91 1 7,800
199 253 100 2.699,72 1 10,200
199 253 101 3.174,61 1 15,300

Attuatore DE1 B5 V1 H4 G Lz M E H X10 B3 G1 da2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* PPA04 50 16,2 27 12 M6 28 115 63 155 38,0 25 M5 33
PPA08 50 16,2 27 12 M6 28 159 74 155 38,0 25 M5 33
* PPA04 50 16,2 27 12 M6 28 115 63 155 38,0 25 M5 33
PPA08 50 16,2 27 12 M6 28 159 74 155 38,0 25 M5 33
PPA08 58 17,5 30 12 M6 33 159 74 159 41,9 25 M5 33
PPA15 68 17,5 36 12 M6 36 211 94 178 47,0 25 M5 33
PPA15 84 23,3 44 15 M8 43 211 94 184 53,5 45 M5 33
PPA40 97 23,3 51 15 M8 45 246 120 213 62,8 45 M5 33
PPA40 124 24,3 64 15 M8 51 246 120 228 77,0 45 M5 33
PPA80 166 28,5 85 15 M8 68 343 142 277 119,0 70 M5 33
PPA80 200 28,5 105 15 M8 71 343 142 289 131,0 70 M5 33
PPA80 238 28,5 123 22 M12 82 343 142 324 145,0 120 M5 33

tabella continua alla pagina successiva
105
