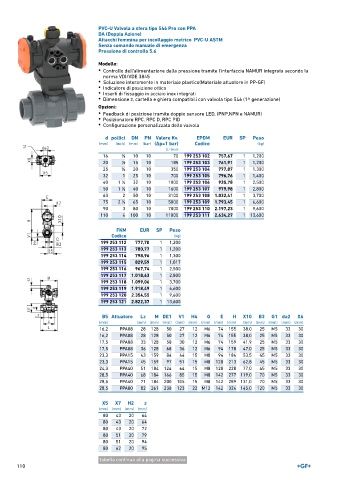

Page 110 - GEORGFISCHER - LISTINO 897

PVC-U Valvola a sfera tipo 546 Pro con PPA
DA (Doppia Azione)
Attacchi femmina per incollaggio metrico PVC-U ASTM
Senza comando manuale di emergenza
Pressione di controllo 5.6

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 70 199 253 102 757,67 1 1,200
20 1 ∕2 15 10 185 199 253 103 761,91 1 1,200
25 3 ∕4 20 10 350 199 253 104 777,87 1 1,300
32 1 25 10 700 199 253 105 796,76 1 1,400
40 1 ∕4 32 10 1000 199 253 106 935,78 1 2,500
1
50 1 ∕2 40 10 1600 199 253 107 979,98 1 2,800
1
63 2 50 10 3100 199 253 108 1.032,41 1 3,700
75 2 ∕2 65 10 5000 199 253 109 1.793,45 1 6,600
1
90 3 80 10 7000 199 253 110 2.197,23 1 9,600
110 4 100 10 11000 199 253 111 2.634,27 1 13,600

FKM EUR SP Peso
Codice (kg)
199 253 112 777,70 1 1,200
199 253 113 780,77 1 1,200
199 253 114 798,96 1 1,300
199 253 115 829,59 1 1,017
199 253 116 967,74 1 2,500
199 253 117 1.018,63 1 2,800
199 253 118 1.099,06 1 3,700
199 253 119 1.918,49 1 6,600
199 253 120 2.354,55 1 9,600
199 253 121 2.822,37 1 13,600

B5 Attuatore Lz M DE1 V1 H4 G E H X10 B3 G1 da2 X6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16,2 PPA08 28 128 50 27 12 M6 74 155 38,0 25 M5 33 30
16,2 PPA08 28 128 50 27 12 M6 74 155 38,0 25 M5 33 30
17,5 PPA08 33 128 58 30 12 M6 74 159 41,9 25 M5 33 30
17,5 PPA08 36 128 68 36 12 M6 94 178 47,0 25 M5 33 30
23,3 PPA15 43 159 84 44 15 M8 94 184 53,5 45 M5 33 30
23,3 PPA15 45 159 97 51 15 M8 120 213 62,8 45 M5 33 30
24,3 PPA40 51 184 124 64 15 M8 120 228 77,0 45 M5 33 30
28,5 PPA40 68 184 166 85 15 M8 142 277 119,0 70 M5 33 30
28,5 PPA40 71 184 200 105 15 M8 142 289 131,0 70 M5 33 30
28,5 PPA80 82 261 238 123 22 M12 142 324 145,0 120 M5 33 30

X5 X7 H2 z
(mm) (mm) (mm) (mm)
80 43 20 64
80 43 20 64
80 43 20 72
80 51 20 79
80 51 20 94
80 62 20 95
tabella continua alla pagina successiva
