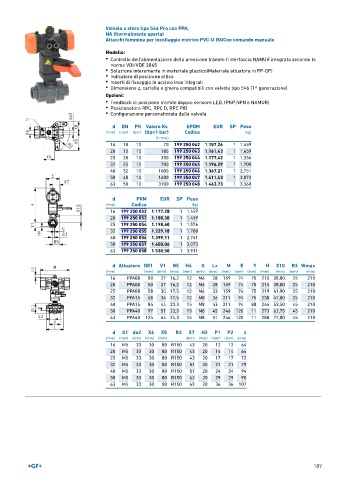

Page 107 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 546 Pro con PPA,
NA (Normalmente aperta)
Attacchi femmina per incollaggio metrico PVC-U ISOCon comando manuale

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 250 042 1.157,26 1 1,459
20 15 10 185 199 250 043 1.161,43 1 1,459
25 20 10 350 199 250 044 1.177,42 1 1,336
32 25 10 700 199 250 045 1.196,29 1 1,700
40 32 10 1000 199 250 046 1.367,21 1 2,751
50 40 10 1600 199 250 047 1.411,43 1 3,073
63 50 10 3100 199 250 048 1.463,73 1 3,360

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 052 1.177,28 1 1,459
20 199 250 053 1.180,38 1 1,459
25 199 250 054 1.198,60 1 1,576
32 199 250 055 1.229,18 1 1,700
40 199 250 056 1.399,11 1 2,751
50 199 250 057 1.450,06 1 3,073
63 199 250 058 1.530,50 1 3,931

d Attuatore DE1 V1 B5 H4 G Lz M E Y H X10 B3 Wmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 27 16,2 12 M6 28 159 74 75 215 38,00 25 210
20 PPA08 50 27 16,2 12 M6 28 159 74 75 215 38,00 25 210
25 PPA08 58 30 17,5 12 M6 33 159 74 75 219 41,90 25 210
32 PPA15 68 36 17,5 12 M8 36 211 94 75 238 47,00 25 210
40 PPA15 84 44 23,3 15 M8 43 211 94 88 244 53,50 45 210
50 PPA40 97 51 23,3 15 M8 45 246 120 11 273 62,75 45 210
63 PPA40 124 64 24,3 15 M8 51 246 120 11 288 77,00 45 210

d G1 da2 X6 X5 R2 X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M5 33 30 80 R150 43 20 12 12 64
20 M5 33 30 80 R150 43 20 14 14 64
25 M5 33 30 80 R150 43 20 17 17 72
32 M5 33 30 80 R150 51 20 21 21 79
40 M5 33 30 80 R150 51 20 24 24 94
50 M5 33 30 80 R150 62 20 29 29 95
63 M5 33 30 80 R150 62 20 36 36 107
