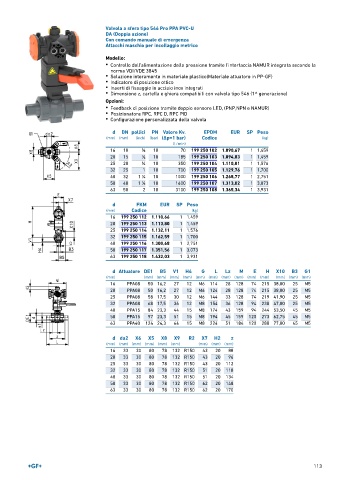

Page 113 - GEORGFISCHER - LISTINO 897
P. 113
Valvola a sfera tipo 546 Pro PPA PVC-U
DA (Doppia azione)
Con comando manuale di emergenza
Attacchi maschio per incollaggio metrico
Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)
Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola
d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 250 102 1.090,67 1 1,459
20 15 1 ∕2 10 185 199 250 103 1.094,83 1 1,459
25 20 3 ∕4 10 350 199 250 104 1.110,81 1 1,576
32 25 1 10 700 199 250 105 1.129,76 1 1,700
40 32 1 ∕4 10 1000 199 250 106 1.268,77 1 2,751
1
50 40 1 ∕2 10 1600 199 250 107 1.313,02 1 3,073
1
63 50 2 10 3100 199 250 108 1.365,34 1 3,931
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 112 1.110,66 1 1,459
20 199 250 113 1.113,80 1 1,459
25 199 250 114 1.132,11 1 1,576
32 199 250 115 1.162,59 1 1,700
40 199 250 116 1.300,68 1 2,751
50 199 250 117 1.351,56 1 3,073
63 199 250 118 1.432,03 1 3,931
d Attuatore DE1 B5 V1 H4 G L Lz M E H X10 B3 G1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 16,2 27 12 M6 114 28 128 74 215 38,00 25 M5
20 PPA08 50 16,2 27 12 M6 124 28 128 74 215 38,00 25 M5
25 PPA08 58 17,5 30 12 M6 144 33 128 74 219 41,90 25 M5
32 PPA08 68 17,5 36 12 M8 154 36 128 94 238 47,00 25 M5
40 PPA15 84 23,3 44 15 M8 174 43 159 94 244 53,50 45 M5
50 PPA15 97 23,3 51 15 M8 194 45 159 120 273 62,75 45 M5
63 PPA40 124 24,3 64 15 M8 224 51 184 120 288 77,00 45 M5
d da2 X6 X5 X8 X9 R2 X7 H2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 33 30 80 78 132 R150 43 20 88
20 33 30 80 78 132 R150 43 20 96
25 33 30 80 78 132 R150 43 20 112
32 33 30 80 78 132 R150 51 20 118
40 33 30 80 78 132 R150 51 20 134
50 33 30 80 78 132 R150 62 20 148
63 33 30 80 78 132 R150 62 20 170
