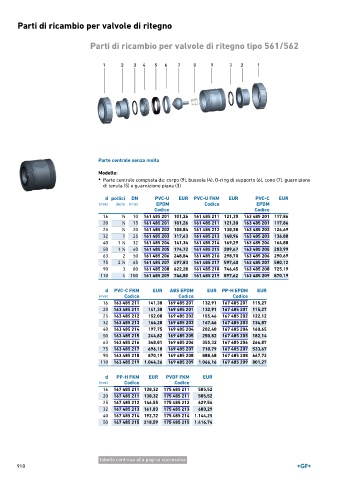

Page 910 - GEORGFISCHER - LISTINO 896

Parti di ricambio per valvole di ritegno

Parti di ricambio per valvole di ritegno tipo 561/562

Parte centrale senza molla

Modello:
• Parte centrale composta da: corpo (9), bussola (4), O-ring di supporto (6), cono (7), guarnizione
di tenuta (5) e guarnizione piana (3)

d pollici DN PVC-U EUR PVC-U FKM EUR PVC-C EUR
(mm) (inch) (mm) EPDM Codice EPDM
Codice Codice
16 3 ∕8 10 161 485 201 101,26 161 485 211 121,30 163 485 201 117,86
20 1 ∕2 15 161 485 201 101,26 161 485 211 121,30 163 485 201 117,86
25 3 ∕4 20 161 485 202 108,84 161 485 212 130,38 163 485 202 126,69
32 1 25 161 485 203 117,43 161 485 213 140,96 163 485 203 136,88
40 1 ∕4 32 161 485 204 141,34 161 485 214 169,29 163 485 204 164,80
1
50 1 ∕2 40 161 485 205 174,72 161 485 215 209,67 163 485 205 203,99
1
63 2 50 161 485 206 248,84 161 485 216 298,70 163 485 206 290,69
75 2 ∕2 65 161 485 207 497,83 161 485 217 597,40 163 485 207 580,12
1
90 3 80 161 485 208 622,28 161 485 218 746,45 163 485 208 725,19
110 4 100 161 485 209 746,80 161 485 219 897,62 163 485 209 870,19
d PVC-C FKM EUR ABS EPDM EUR PP-H EPDM EUR
(mm) Codice Codice Codice
16 163 485 211 141,38 169 485 201 132,91 167 485 201 115,27
20 163 485 211 141,38 169 485 201 132,91 167 485 201 115,27
25 163 485 212 152,00 169 485 202 155,46 167 485 202 122,12
32 163 485 213 164,20 169 485 203 167,46 167 485 203 134,87
40 163 485 214 197,75 169 485 204 202,40 167 485 204 160,65
50 163 485 215 244,82 169 485 205 250,82 167 485 205 182,14
63 163 485 216 348,81 169 485 206 355,32 167 485 206 266,87
75 163 485 217 696,18 169 485 207 710,79 167 485 207 533,67
90 163 485 218 870,19 169 485 208 888,48 167 485 208 667,72
110 163 485 219 1.044,26 169 485 209 1.066,16 167 485 209 801,27

d PP-H FKM EUR PVDF FKM EUR
(mm) Codice Codice
16 167 485 211 138,32 175 485 211 585,52
20 167 485 211 138,32 175 485 211 585,52
25 167 485 212 146,55 175 485 212 629,54
32 167 485 213 161,83 175 485 213 680,29
40 167 485 214 192,72 175 485 214 1.144,25
50 167 485 215 218,59 175 485 215 1.416,74

tabella continua alla pagina successiva
910
