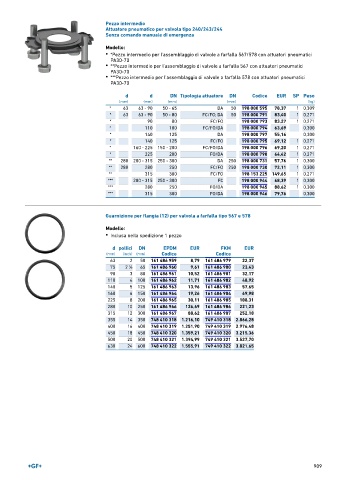

Page 909 - GEORGFISCHER - LISTINO 896
P. 909
Pezzo intermedio
Attuatore pneumatico per valvola tipo 240/243/244
Senza comando manuale di emergenza
Modello:
• *Pezzo intermedio per l'assemblaggio di valvole a farfalla 567/578 con attuatori pneumatici
PA30-70
• **Pezzo intermedio per l'assemblaggio di valvole a farfalla 567 con attuatori pneumatici
PA30-70
• ***Pezzo intermedio per l'assemblaggio di valvole a farfalla 578 con attuatori pneumatici
PA30-70
d d DN Tipologia attuatore DN Codice EUR SP Peso
(mm) (mm) (mm) (mm) (kg)
* 63 63 - 90 50 - 65 DA 50 198 000 595 78,37 1 0,309
* 63 63 - 90 50 - 80 FC/FO; DA 50 198 000 791 83,40 1 0,271
* 90 80 FC/FO 198 000 793 83,27 1 0,271
* 110 100 FC/FO/DA 198 000 794 63,69 0,300
* 140 125 DA 198 000 797 55,16 0,300
* 140 125 FC/FO 198 000 795 69,12 1 0,271
* 160 - 225 150 - 200 FC/FO/DA 198 000 796 69,20 1 0,271
* 225 200 FO/DA 198 000 798 64,42 1 0,271
** 280 280 - 315 250 - 300 DA 250 198 000 731 57,76 1 0,300
** 280 280 250 FC/FO 250 198 000 730 72,11 1 0,300
** 315 300 FC/FO 198 153 225 149,65 1 0,271
*** 280 - 315 250 - 300 FC 198 000 944 68,39 1 0,300
*** 280 250 FO/DA 198 000 945 88,62 1 0,300
*** 315 300 FO/DA 198 000 946 79,76 0,300
Guarnizione per flangia (12) per valvola a farfalla tipo 567 e 578
Modello:
• Inclusa nella spedizione 1 pezzo
d pollici DN EPDM EUR FKM EUR
(mm) (inch) (mm) Codice Codice
63 2 50 161 486 959 8,79 161 486 979 22,37
75 2 ∕2 65 161 486 960 9,61 161 486 980 23,43
1
90 3 80 161 486 961 10,52 161 486 981 32,17
110 4 100 161 486 962 11,71 161 486 982 48,92
140 5 125 161 486 963 13,96 161 486 983 57,65
160 6 150 161 486 964 19,26 161 486 984 69,98
225 8 200 161 486 965 30,11 161 486 985 108,31
280 10 250 161 486 966 126,69 161 486 986 221,23
315 12 300 161 486 967 88,62 161 486 987 252,18
355 14 350 748 410 318 1.216,10 749 410 318 2.866,28
400 16 400 748 410 319 1.251,90 749 410 319 2.976,48
450 18 450 748 410 320 1.359,21 749 410 320 3.215,36
500 20 500 748 410 321 1.394,99 749 410 321 3.527,70
630 24 600 748 410 322 1.555,91 749 410 322 3.821,65
909
