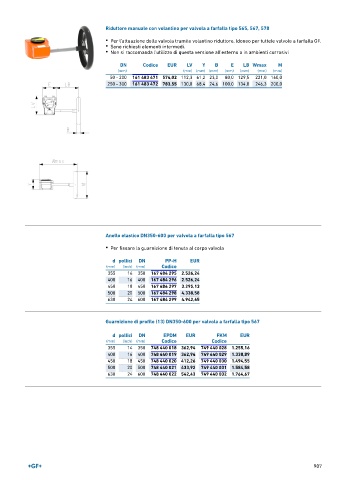

Page 907 - GEORGFISCHER - LISTINO 896

Riduttore manuale con volantino per valvola a farfalla tipo 565, 567, 578
• Per l'attuazione della valvola tramite volantino riduttore. Idoneo per tuttele valvole a farfalla GF.
• Sono richiesti elementi intermedi.
• Non si raccomanda l'utilizzo di questa versione all'esterno o in ambienti corrosivi

DN Codice EUR LV Y B E LB Wmax M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 - 200 161 483 471 574,02 112,3 61,2 23,0 80,0 129,5 221,0 160,0
250 - 300 161 483 472 783,55 130,0 68,4 24,6 100,0 134,0 246,3 200,0

Anello elastico DN350-600 per valvola a farfalla tipo 567

• Per fissare la guarnizione di tenuta al corpo valvola

d pollici DN PP-H EUR
(mm) (inch) (mm) Codice
355 14 350 167 484 295 2.526,24
400 16 400 167 484 296 2.526,24
450 18 450 167 484 297 3.295,13
500 20 500 167 484 298 4.338,58
630 24 600 167 484 299 4.942,65

Guarnizione di profilo (13) DN350-600 per valvola a farfalla tipo 567

d pollici DN EPDM EUR FKM EUR
(mm) (inch) (mm) Codice Codice
355 14 350 748 440 018 362,94 749 440 028 1.255,16
400 16 400 748 440 019 362,94 749 440 029 1.338,89
450 18 450 748 440 020 412,26 749 440 030 1.494,55
500 20 500 748 440 021 433,92 749 440 031 1.584,58
630 24 600 748 440 022 542,43 749 440 032 1.764,67

907
