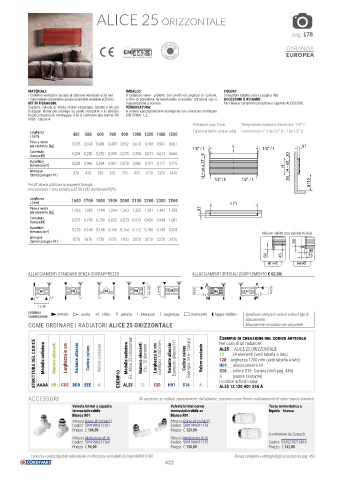

Page 422 - CORDIVARI - CATALISTINO SCALDASALVIETTE

ALICE 25 ORIZZONTALE

pag. 178

VDI 6036 GARANZIA
EUROPEA
CONFORME

MATERIALI: IMBALLO: COLORI:
• Collettori verticali in acciaio al carbonio verniciato ø 30 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Corpi radianti orizzontali in acciaio al carbonio verniciato ø 25 mm. e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
KIT DI FISSAGGIO: manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per VERNICIATURA:
fissaggio idonei per impiego su pareti compatte o in laterizio A polveri epossipoliestere ecologiche con processo certificato
forato, istruzioni di montaggio. Il kit è conforme alla norma VDI DIN 55900-1,-2.
6036 - classe 4.
Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Larghezza 400 500 600 700 800 1000 1200 1400 1500 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - 1 da 1/2” G
L [mm]
Peso a vuoto 0,315 0,374 0,434 0,493 0,552 0,670 0,789 0,907 0,967
per elemento [kg] 1/2" / I L 1/2" / I 87
Contenuto 0,209 0,250 0,292 0,333 0,375 0,458 0,541 0,624 0,666 I
d'acqua [lt] 30
Superficie 0,038 0,046 0,054 0,062 0,070 0,086 0,101 0,117 0,125
elemento [m²] H = nr x 37 - 9 H H - 60
Interasse 370 470 570 670 770 970 1170 1370 1470
I [mm] (solo per H1) 30
Per ΔT diversi utilizzare la seguente formula: 1/2" / I 1/2" / I 110
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
Larghezza 1600 1700 1800 1900 2000 2100 2200 2300 2500
L [mm] I (*)
Peso a vuoto 1,026 1,085 1,144 1,204 1,263 1,322 1,381 1,441 1,559 87
per elemento [kg]
Contenuto 0,707 0,749 0,790 0,832 0,873 0,915 0,956 0,998 1,081
d'acqua [lt]
Superficie 0,133 0,140 0,148 0,156 0,164 0,172 0,180 0,188 0,203
elemento [m²] Misure valide con valvole Kristal
Interasse 1570 1670 1770 1870 1970 2070 2170 2270 2470
I [mm] (solo per H1) 30
45
63 45 73
H1÷H5 H6-H7
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

30
I=H+90 I=H+90 H5
30
H3
H2
H4
H1 I=H-60 H6 H7 I=H-60
30
30
I=L-30
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI ALICE 25 ORIZZONTALE Esempio di creazione del codice articolo
Allacciamento monotubo non disponibile
STRUTTURA DEL CODICE Modello radiatore Numero elementi Larghezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Alice 25 orizzontale Numero elementi Es.: 12 elementi Larghezza in cm Esempio: 1200 mm Variante allaccio Esempio: allaccio H1 Codice colore Esempio: S16 - Canary Valore costante AL25 ALICE 25 ORIZZONTALE
Nel caso di un radiatore:
12 24 elementi (vedi tabella a lato)
120 larghezza 1200 mm (vedi tabella a lato)
H01 allacciamento H1
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
120
12
AAAA BB
A
S16
H01
AL25 12 120 H01 S16 A
ACCESSORI CCC DDD EEE A AL25 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal corner Testa termostatica a
termostatizzabile termostatizzabile sx liquido - bianca
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311176
Prezzo € 106,00 Prezzo € 123,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311175 Codice 5035270710016
Prezzo € 94,00 Prezzo € 110,00 Prezzo € 142,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
422
