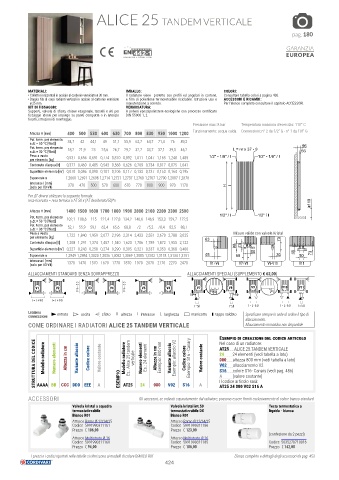

Page 424 - CORDIVARI - CATALISTINO SCALDASALVIETTE

ALICE 25 TANDEM VERTICALE

pag. 180

GARANZIA
EUROPEA

MATERIALI: IMBALLO: COLORI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 30 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Doppia fila di corpi radianti verticali in acciaio al carbonio verniciato e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
ø 25 mm. manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: VERNICIATURA:
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per A polveri epossipoliestere ecologiche con processo certificato
fissaggio idonei per impiego su pareti compatte o in laterizio DIN 55900-1,-2.
forato, istruzioni di montaggio.
Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Altezza H [mm] 400 500 530 600 630 700 800 830 930 1000 1200 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
Pot. term. per elemento 34,7 42 44,1 49 51,1 55,9 62,7 64,7 71,4 76 89,2
a Δt = 50 °C [Watt]
Pot. term. per elemento 18,2 21,9 23 25,6 26,7 29,2 32,7 33,7 37,1 39,5 46,2 L = nr x 37 - 9 96
a Δt = 30 °C [Watt] 56
Peso a vuoto 0,537 0,656 0,691 0,774 0,810 0,892 1,011 1,047 1,165 1,248 1,485 1/2" - 1/8" / I 1/2" - 1/8" / I
per elemento [kg]
Contenuto d'acqua [lt] 0,377 0,460 0,485 0,543 0,568 0,626 0,709 0,734 0,817 0,875 1,041
Superficie elemento [m ] 0,070 0,086 0,090 0,101 0,106 0,117 0,133 0,137 0,153 0,164 0,195
²
Esponente n 1,2668 1,2691 1,2698 1,2714 1,2721 1,2737 1,2760 1,2767 1,2790 1,2807 1,2878
Interasse I [mm] 370 470 500 570 600 670 770 800 900 970 1170
(solo per V3-V4) H I
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
110

Altezza H [mm] 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2500
Pot. term. per elemento 102,1 108,6 115 121,4 127,8 134,2 140,6 146,9 153,3 159,7 172,5 1/2" / I 1/2" / I
a Δt = 50 °C [Watt]
Pot. term. per elemento 52,7 55,9 59,1 62,4 65,6 68,8 72 75,2 78,4 82,5 88,7
a Δt = 30 °C [Watt]
Peso a vuoto 1,722 1,840 1,959 2,077 2,196 2,314 2,433 2,551 2,670 2,788 3,025 Misure valide con valvole Kristal
per elemento [kg] 63 73
Contenuto d'acqua [lt] 1,208 1,291 1,374 1,457 1,540 1,623 1,706 1,789 1,872 1,955 2,122
Superficie elemento [m ] 0,227 0,243 0,258 0,274 0,290 0,305 0,321 0,337 0,353 0,368 0,400 90 73 50
²
Esponente n 1,2949 1,2984 1,3020 1,3036 1,3052 1,3069 1,3085 1,3102 1,3118 1,3134 1,3151 45 50 30 45 50 73
Interasse I [mm] 1370 1470 1570 1670 1770 1870 1970 2070 2170 2270 2470
(solo per V3-V4) V1÷V6 V7÷V8 V9-V10 V11
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

I=H-30 I=H-30 V9 V10 V11
V1 V2 V3 V4 V5 V6 V7 50 V8 30
50 50 50
I=L+90 I=L+90
I=50 I=50 I=L-60 I=L-60 I=50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI ALICE 25 TANDEM VERTICALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Alice 25 tandem verticale Numero elementi Es.: 24 elementi Altezza in cm Esempio: 800 mm Variante allaccio Esempio: allaccio V2 Codice colore Esempio: S16 - Canary Valore costante 24 24 elementi (vedi tabella a lato)
Nel caso di un radiatore:
AT25 ALICE 25 TANDEM VERTICALE
080 altezza 800 mm (vedi tabella a lato)
V02 allacciamento V2
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
A
080
24
AAAA BB
V02
S16
AT25 24 080 V02 S16 A
ACCESSORI CCC DDD EEE A AT25 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal int.50 Testa termostatica a
termostatizzabile termostatizzabile DX liquido - bianca
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311186
Prezzo € 106,00 Prezzo € 123,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311185 Codice 5035270710016
Prezzo € 94,00 Prezzo € 106,00 Prezzo € 142,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
424
