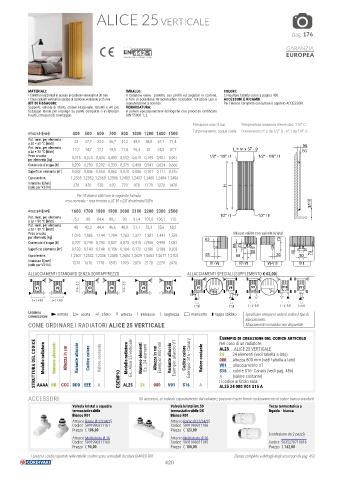

Page 420 - CORDIVARI - CATALISTINO SCALDASALVIETTE

ALICE 25 VERTICALE

pag. 176

GARANZIA
EUROPEA

MATERIALI: IMBALLO: COLORI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 30 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Corpi radianti verticali in acciaio al carbonio verniciato ø 25 mm. e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
KIT DI FISSAGGIO: manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per VERNICIATURA:
fissaggio idonei per impiego su pareti compatte o in laterizio A polveri epossipoliestere ecologiche con processo certificato
forato, istruzioni di montaggio. DIN 55900-1,-2.
Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Altezza H [mm] 400 500 600 700 800 1000 1200 1400 1500 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
Pot. term. per elemento 23 27,7 32,2 36,7 41,2 49,9 58,8 67,1 71,4
a Δt = 50 °C [Watt]
Pot. term. per elemento 12,2 14,7 17,1 19,5 21,8 26,4 31 35,5 37,7 L = nr x 37 - 9 96
a Δt = 30 °C [Watt] 56
Peso a vuoto 0,315 0,374 0,434 0,493 0,552 0,670 0,789 0,907 0,967 1/2" - 1/8" / I 1/2" - 1/8" / I
per elemento [kg]
Contenuto d'acqua [lt] 0,209 0,250 0,292 0,333 0,375 0,458 0,541 0,624 0,666
Superficie elemento [m ] ² 0,038 0,046 0,054 0,062 0,070 0,086 0,101 0,117 0,125
Esponente n 1,2335 1,2352 1,2369 1,2386 1,2403 1,2437 1,2460 1,2484 1,2496
Interasse I [mm] 370 470 570 670 770 970 1170 1370 1470
(solo per V3-V4) H I
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n 110

Altezza H [mm] 1600 1700 1800 1900 2000 2100 2200 2300 2500
Pot. term. per elemento 75,7 80 84,4 88,7 93 97,4 101,8 106,1 115 1/2" / I 1/2" / I
a Δt = 50 °C [Watt]
Pot. term. per elemento 40 42,2 44,4 46,6 48,9 51,1 53,3 55,6 60,2
a Δt = 30 °C [Watt]
Peso a vuoto 1,026 1,085 1,144 1,204 1,263 1,322 1,381 1,441 1,559 Misure valide con valvole Kristal
per elemento [kg] 63 73
Contenuto d'acqua [lt] 0,707 0,749 0,790 0,832 0,873 0,915 0,956 0,998 1,081
Superficie elemento [m ] ² 0,133 0,140 0,148 0,156 0,164 0,172 0,180 0,188 0,203 90 73 50
Esponente n 1,2507 1,2532 1,2556 1,2580 1,2604 1,2629 1,2653 1,2677 1,2702 45 50 30 45 50 73
Interasse I [mm] 1570 1670 1770 1870 1970 2070 2170 2270 2470
(solo per V3-V4) V1÷V6 V7÷V8 V9-V10 V11
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

I=H-30 I=H-30 V9 V10 V11
V1 V2 V3 V4 V5 V6 V7 50 V8 30
50 50 50
I=L+90 I=L+90
I=50 I=50 I=L-60 I=L-60 I=50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI ALICE 25 VERTICALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Alice 25 verticale Numero elementi Es.: 24 elementi Altezza in cm Esempio: 800 mm Variante allaccio Esempio: allaccio V1 Codice colore Esempio: S16 - Canary Valore costante 24 24 elementi (vedi tabella a lato)
Nel caso di un radiatore:
AL25 ALICE 25 VERTICALE
080 altezza 800 mm (vedi tabella a lato)
V01 allacciamento V1
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
A
AAAA BB
080
24
S16
V01
AL25 24 080 V01 S16 A
ACCESSORI CCC DDD EEE A AL25 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal int.50 Testa termostatica a
termostatizzabile termostatizzabile DX liquido - bianca
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311186
Prezzo € 106,00 Prezzo € 123,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311185 Codice 5035270710016
Prezzo € 94,00 Prezzo € 106,00 Prezzo € 142,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
420
