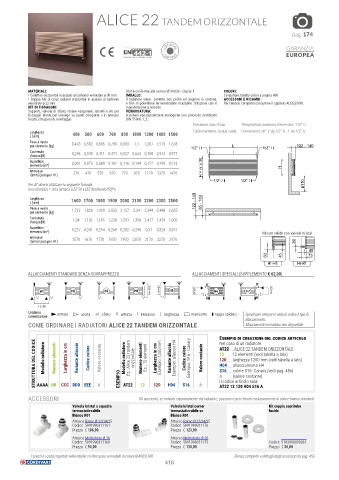

Page 418 - CORDIVARI - CATALISTINO SCALDASALVIETTE

ALICE 22 TANDEM ORIZZONTALE

pag. 174

VDI 6036 GARANZIA
EUROPEA
CONFORME

MATERIALI: Il kit è conforme alla norma VDI 6036 - classe 4. COLORI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 30 mm. IMBALLO: Consultare tabella colori a pagina 486.
• Doppia fila di corpi radianti orizzontali in acciaio al carbonio Il radiatore viene protetto con profili ed angolari in cartone, ACCESSORI E RICAMBI:
verniciato ø 22 mm. e film di polietilene termoretraibile riciclabile. Istruzioni uso e Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: manutenzione a corredo.
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per VERNICIATURA:
fissaggio idonei per impiego su pareti compatte o in laterizio A polveri epossipoliestere ecologiche con processo certificato
forato, istruzioni di montaggio. DIN 55900-1,-2.
Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Larghezza 400 500 600 700 800 1000 1200 1400 1500 Funzionamento: acqua calda Connessioni: nn° 2 da 1/2” G - 1 da 1/2” G
L [mm]
Peso a vuoto 0,478 0,582 0,685 0,789 0,893 1,1 1,307 1,515 1,618
per elemento [kg] 1/2" / I L 1/2" / I 122 - 140
Contenuto 0,286 0,349 0,411 0,474 0,537 0,663 0,788 0,914 0,977 I
d'acqua [lt]
Superficie 0,061 0,075 0,089 0,102 0,116 0,144 0,172 0,199 0,213
elemento [m²] H = nr x 30 H
Interasse 370 470 570 670 770 970 1170 1370 1470
I [mm] (solo per H1)
1/2" / I 1/2" / I
Per ΔT diversi utilizzare la seguente formula: 110
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
Larghezza 1600 1700 1800 1900 2000 2100 2200 2300 2500
L [mm] 122 - 140 85 - 103
Peso a vuoto 1,722 1,826 1,929 2,033 2,137 2,24 2,344 2,448 2,655
per elemento [kg]
Contenuto 1,04 1,102 1,165 1,228 1,291 1,354 1,417 1,479 1,605
d'acqua [lt]
Superficie 0,227 0,241 0,254 0,268 0,282 0,296 0,31 0,324 0,351
elemento [m²] Misure valide con valvole Kristal
Interasse 1570 1670 1770 1870 1970 2070 2170 2270 2470
I [mm] (solo per H1) 30
45
63 45 73
H1÷H5 H6-H7
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

30
I=H+90 I=H+90 H5
30
H3
H4
H2
H1 I=H-60 H6 H7 I=H-60
30
30
I=L-30
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI ALICE 22 TANDEM ORIZZONTALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Larghezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Alice 22 tandem orizzontale Numero elementi Es.: 12 elementi Larghezza in cm Esempio: 1200 mm Variante allaccio Esempio: allaccio H4 Codice colore Esempio: S16 - Canary Valore costante 12 12 elementi (vedi tabella a lato)
Nel caso di un radiatore:
AT22 ALICE 22 TANDEM ORIZZONTALE
120 larghezza 1200 mm (vedi tabella a lato)
H04 allacciamento H4
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
120
12
A
S16
H04
AAAA BB
AT22 12 120 H04 S16 A
ACCESSORI CCC DDD EEE A AT22 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal corner Kit coppia copritubo
termostatizzabile termostatizzabile sx lucido
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311176
Prezzo € 106,00 Prezzo € 123,00
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311175 Codice 5103000000061
Prezzo € 94,00 Prezzo € 110,00 Prezzo € 36,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
418
