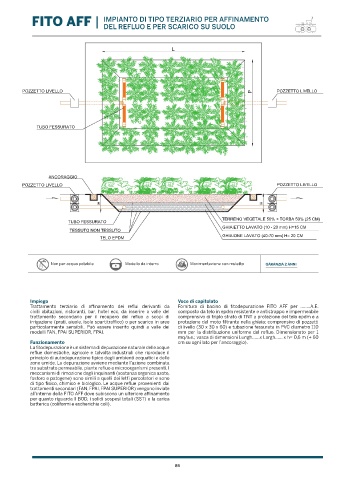

FITO AFF |               IMPIANTO DI TIPO TERZIARIO PER AFFINAMENTO
                                     DEL REFLUO E PER SCARICO SU SUOLO




                                                             L







                                                                                         P
         POZZETTO LIVELLO                                                                         POZZETTO LIVELLO





              TUBO FESSURATO









                  ANCORAGGIO
                                                                                                  POZZETTO LIVELLO
         POZZETTO LIVELLO
                                    H                                                        H


                                                                               TERRENO VEGETALE 50% + TORBA 50% (25 CM)
                         TUBO FESSURATO
                                                                               GHIAIETTO LAVATO (10 - 20 mm) H=15 CM
                         TESSUTO NON TESSUTO
                                                                               GHIAIONE LAVATO (40-70 mm) H= 20 CM
                                    TELO EPDM


                   Non per acqua potabile    Modello da interro     Movimentazione con muletto  GARANZIA 2 ANNI







            Impiego                                            Voce di capitolato
            Trattamento terziario di affinamento dei reflui derivanti da   Fornitura di bacino di fitodepurazione FITO  AFF per ……..A.E.
            civili abitazioni, ristoranti, bar, hotel ecc. da inserire a valle del   composto da telo in epdm resistente e antistrappo e impermeabile
            trattamento secondario per il recupero del refluo a scopi di   comprensivo di triplo strato di TNT a protezione del telo epdm e a
            irrigazione (prati, aiuole, isole spartitraffico) o per scarico in aree   protezione del moto filtrante nella ghiaia; comprensivo di pozzetti
            particolarmente sensibili. Può essere inserito quindi a valle dei   di livello (30 x 30 x 60) e tubazione fessurata in PVC diametro 110
            modelli FAN, FPAI SUPERIOR, FPAI.                  mm per la distribuzione uniforme del refluo. Dimensionato per 1
                                                               mq/a.e.; vasca di dimensioni Lungh......x Largh...... x h= 0,6 m (+ 60
            Funzionamento                                      cm su ogni lato per l’ancoraggio).
            La fitodepurazione è un sistema di depurazione naturale delle acque
            reflue domestiche, agricole e talvolta industriali che riproduce il
            principio di autodepurazione tipico degli ambienti acquatici e delle
            zone umide. La depurazione avviene mediante l’azione combinata
            tra substrato permeabile, piante refluo e microorganismi presenti. I
            meccanismi di rimozione degli inquinanti (sostanza organica azoto,
            fosforo e patogene) sono simili a quelli dei letti percolatori e sono
            di tipo fisico, chimico e biologico. Le acque reflue provenienti dai
            trattamenti secondari (FAN, FPAI, FPAI SUPERIOR) vengono inviate
            all’interno della FITO AFF dove subiscono un ulteriore affinamento
            per quanto riguarda il BOD, i solidi sospesi totali (SST) e la carica
            batterica (coliformi e escherichia coli).
