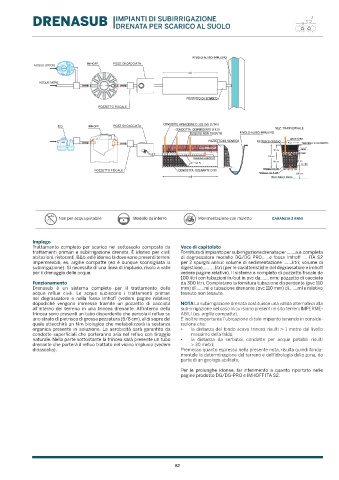

DRENASUB | IMPIANTI DI SUBIRRIGAZIONE
DRENATA PER SCARICO AL SUOLO

RIVOLO-ALVEO-IMPLUVIO
IMHOFF POZZ. DI CACCIATA
ACQUE GRIGIE
ml
ACQUE NERE

POZZETTO DI SCARICO

POZZETTO FISCALE

CONDOTTE AREAZIONE D 110 mm (1/3m)
POZZ. DI CACCIATA
DG IMHOFF
CONDOTTA DISPERDENTE D 110 SEZ. TRASVERSALE
TESSUTO NON TESSUTO RIVOLO-ALVEO-IMPLUVIO
AREATORE
POZZETTO DI SCARICO PIETRISCO GROSSO 80 cm TERRENO DI RIPORTO
TERRENO DI RIPORTO T.N.T.
50 cm
5 m D =110
110 cm
CHIUSURA CONDOTTA
60 cm 65 cm
i = 0,2 - 0,3 % D =90
CONDOTTA DRENANTE D 90 GHIAIA 2-8 CM 60 cm
ARGILLA S= 8 CM 100 cm
POZZETTO FISCALE
ml MAX LIVELLO FALDA

Non per acqua potabile Modello da interro Movimentazione con muletto GARANZIA 2 ANNI

Impiego
Trattamento completo per scarico nel sottosuolo composto da Voce di capitolato
trattamenti primari e subirrigazione drenata. È idoneo per civili Fornitura di impianto per subirrigazione drenata per …….a.e. completa
abitazioni, ristoranti, B&b, ed è idoneo là dove sono presenti terreni di degrassatore modello DG/DG PRO……e fossa Imhoff …..ITA S2
impermeabili, es. argille compatte (ed è dunque sconsigliata la per 2 spurghi annui: volume di sedimentazione …….litri; volume di
subirrigazione). Si necessita di una linea di impluvio, rivolo a valle digestione……….litri (per le caratteristiche del degrassatore e imhoff
per il drenaggio delle acque. vedere pagine relative). Il sistema è completo di pozzetto fiscale da
100 litri con tubazioni in/out in pvc da……. mm; pozzetto di cacciata
Funzionamento da 300 litri. Completano la fornitura tubazione disperdente (pvc 110
Drenasub è un sistema completo per il trattamento delle mm) di ……ml e tubazione drenante (pvc 110 mm) di…….ml e relativo
acque reflue civili. Le acque subiscono i trattamenti primari tessuto non tessuto.
nel degrassatore e nella fossa Imhoff (vedere pagine relative)
dopodiché vengono immesse tramite un pozzetto di cacciata NOTA La subirrigazione drenata costituisce una valida alternativa alla
all’interno del terreno in una trincea drenante. All’interno della sub-irrigazione nel caso in cui siano presenti in sito terreni IMPERME-
trincea sono presenti un tubo disperdente che percola il refluo su ABILI (es. argilla compatta).
uno strato di pietrisco di grossa pezzatura (6/8 cm), al di sopra del È inoltre importante l’ubicazione di tale impianto tenendo in conside-
quale attecchirà un film biologico che metabolizzerà la sostanza razione che:
organica presente in soluzione. La aerobicità sarà garantita da • la distanza del fondo scavo trincea risulti > 1 metro dal livello
condotte superficiali che porteranno aria nel refluo con tiraggio massimo della falda;
naturale. Nella parte sottostante la trincea sarà presente un tubo • la distanza da serbatoi, condotte per acque potabili risulti
drenante che porterà il refluo trattato nel vicino impluvio (vedere > 30 metri;
didascalia). Premesso quanto espresso nella presente nota, risulta quindi fonda-
mentale la determinazione del terreno e dell’idrologia della zona, da
parte di un geologo abilitato.

Per le prolunghe idonee, far riferimento a quanto riportato nelle
pagine prodotto DG/DG-PRO e IMHOFF ITA S2.
