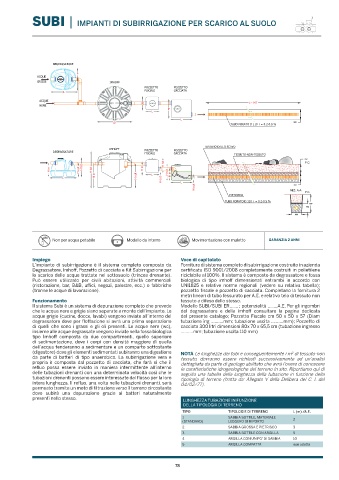

SUBI | IMPIANTI DI SUBIRRIGAZIONE PER SCARICO AL SUOLO

DEGRASSATORE
P
ACQUE
GRIGIE IMHOFF
POZZETTO POZZETTO
L FISCALE CACCIATA
ACQUE
P L= MT
NERE
P
L
L
Ø TUBO FORATO D 110 i = 0.2-0.5 % 500

TERRENO DALLO SCAVO
IMHOFF POZZETTO POZZETTO
DEGRASSATORE FISCALE CACCIATA TESSUTO-NON-TESSUTO
350
H tot P.C.
H in H out H tot H tot H in H tot
L H in H out L H out H in L
H out 350
SEZ. A-A
P.C.
PIETRISCO
TUBO FORATO D 110 i = 0.2-0.5 %
700
350
400

Non per acqua potabile Modello da interro Movimentazione con muletto GARANZIA 2 ANNI

Impiego Voce di capitolato
L’impianto di subirrigazione è il sistema completo composto da Fornitura di sistema completo di subirrigazione costruito in azienda
Degrassatore, Imhoff, Pozzetto di cacciata e Kit Subirrigazione per certificata ISO 9001/2008 completamente costruiti in polietilene
lo scarico delle acque trattate nel sottosuolo (trincea drenante). riciclabile al 100%. Il sistema è composto da degrassatore e fossa
Può essere utilizzato per civili abitazioni, attività commerciali biologica di tipo imhoff dimensionati entrambi in accordo con
(ristorazione, bar, B&B, uffici, negozi, palestre, ecc.) o fabbriche UNI1825 e relative norme regionali (vedere su relativa tabella);
(tranne le acque di lavorazione). pozzetto fiscale e pozzetto di cacciata. Completano la fornitura 2
metri lineari di tubo fessurato per A.E. e relativo telo di tessuto non
Funzionamento tessuto a difesa dello stesso.
Il sistema Subi è un sistema di depurazione completo che prevede Modello SUBI/SUBI ER....... ; potenzialità ........A.E. Per gli ingombri
che le acque nere e grigie siano separate a monte dell’impianto. Le del degrassatore e della imhoff consultare la pagina dedicata
acque grigie (cucine, docce, lavabi) vengono inviate all’interno del del presente catalogo; Pozzetto Fiscale cm 50 x 50 x 57 (Diam
degrassatore dove per flottazione si avrà una prima separazione tubazione ing ……….mm; tubazione uscita ……….mm); Pozzetto di
di quelli che sono i grassi e gli oli presenti. Le acque nere (wc), cacciata 300 litri dimensioni 80x 70 x 65,5 cm (tubazione ingresso
insieme alle acque degrassate vengono inviate nella fossa biologica ……….mm; tubazione uscita 110 mm)
tipo Imhoff composta da due compartimenti, quello superiore
di sedimentazione, dove i corpi con densità maggiore di quella
dell’acqua tenderanno a sedimentare e un comparto sottostante
(digestore) dove gli elementi sedimentati subiranno una digestione NOTA Le lunghezze dei tubi e conseguentemente i m di tessuto-non
2
da parte di batteri di tipo anaerobico. La subirrigazione vera e tessuto, dovranno essere richiesti successivamente ad un’analisi
propria è composta dal pozzetto di cacciata, che farà sì che il dettagliata da parte di geologo abilitato che avrà l’onere di conoscere
refluo possa essere inviato in maniera intermittente all’interno le caratteristiche idrogeologiche del terreno in sito. Riportiamo qui di
delle tubazioni drenanti con una determinata velocità così che le seguito una tabella della lunghezza della tubazione in funzione della
tubazioni drenanti possano essere interessate dal flusso per la loro tipologia di terreno (tratta da: Allegato V della Delibera del C. I. del
intera lunghezza. Il refluo, una volta nelle tubazioni drenanti, sarà 04/02/77).
permeato tramite un moto di filtrazione verso il terreno circostante
dove subirà una depurazione grazie ai batteri naturalmente
presenti nello stesso.
LUNGHEZZA TUBAZIONE IN FUNZIONE
DELLA TIPOLOGIA DI TERRENO
TIPO TIPOLOGIE DI TERRENO L (m) /A.E.
1 SABBIA SOTTILE, MATERIALE
(STANDARD) LEGGERO DI RIPORTO 2
2 SABBIA GROSSA E PIETRISCO 3
3 SABBIA SOTTILE CON ARGILLA 5
4 ARGILLA CON UN PO' DI SABBIA 10
5 ARGILLA COMPATTA non adatta

78
