Page 93 - ELBI - LISTINO AQUAPURA 50
P. 93
REFLUI CIVILI
TROPPO PIENO SCARICO T4*
*In ottemperanza al D.Lgs. 152/06, allegato 5, tab. 4
1
2 2
1
2
3
Evapotraspirazione
3 3

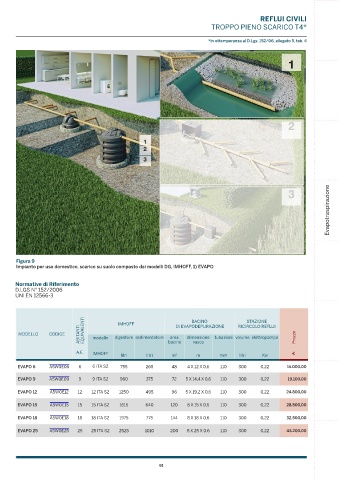

Figura 9
Impianto per uso domestico, scarico su suolo composto dai modelli DG, IMHOFF, 1) EVAPO
Normative di Riferimento
D.LGS N° 152/2006
UNI EN 12566-3
BACINO
STAZIONE
ABITANTI modello digestore sedimentatore bacino dimensione tubazioni volume elettropompa Prezzo
MODELLO CODICE EQUIVALENTI IMHOFF DI EVAPODEPURAZIONE RICIRCOLO REFLUI
area
vasca
A.E. IMHOFF €
litri litri m 2 m mm litri Kw
EVAPO 6 A5W0E06 6 6 ITA S2 755 265 48 4 X 12 X 0,6 110 300 0,22 15.000,00
EVAPO 9 A5W0E09 9 9 ITA S2 960 375 72 5 X 14,4 X 0,6 110 300 0,22 19.100,00
EVAPO 12 A5W0E12 12 12 ITA S2 1250 495 96 5 X 19,2 X 0,6 110 300 0,22 24.800,00
EVAPO 15 A5W0E15 15 15 ITA S2 1615 640 120 8 X 15 X 0,6 110 300 0,22 28.500,00
EVAPO 18 A5W0E18 18 18 ITA S2 1975 775 144 8 X 18 X 0,6 110 300 0,22 32.500,00
EVAPO 25 A5W0E25 25 25 ITA S2 2525 1010 200 8 X 25 X 0,6 110 300 0,22 43.200,00
91
