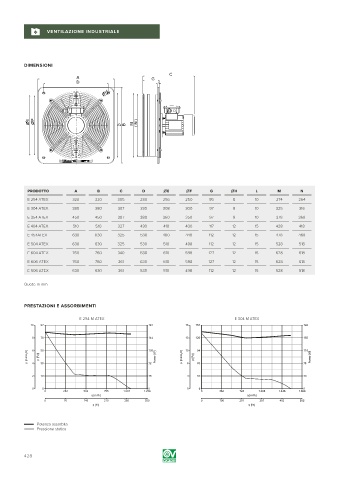

Page 428 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

DIMENSIONI
C
A G
D L
ØH

ØE ØF M ( N )
D B

PRODOTTO A B C D ØE ØF G ØH L M N
E 254 ATEX 320 320 305 280 256 250 95 8 10 274 264
E 304 ATEX 380 380 307 330 308 300 97 8 10 325 316
E 354 ATEX 450 450 307 380 360 350 97 8 10 378 368
E 404 ATEX 510 510 327 430 410 400 117 12 15 428 418
E 454ATEX 630 630 325 530 460 448 112 12 15 478 468
E 504 ATEX 630 630 325 530 510 498 112 12 15 528 518
E 604 ATEX 760 760 340 630 610 598 127 12 15 628 618
E 606 ATEX 760 760 361 630 610 598 127 12 15 628 618
E 506 ATEX 630 630 361 530 510 498 112 12 15 528 518

Quote in mm

PRESTAZIONI E ASSORBIMENTI

E 254 M ATEX E 304 M ATEX
10 97 181 16 157 194

8 78 144 13 126 155

p [mmH O] 6 4 p [Pa] 58 108 Power [W] Power [W] p [mmH O] 10 6 p [Pa] 94 116 Power [W] Power [W]
78
63
72
39
2 19 36 3 31 39
0 0 0 0 0 0
0 252 504 755 1.007 1.259 0 362 723 1.085 1.446 1.808
q [m³/h] q [m³/h]
0 70 140 210 280 350 0 100 201 301 402 502
q [l/s] q [l/s]

Potenza assorbita
Pressione statica

428
