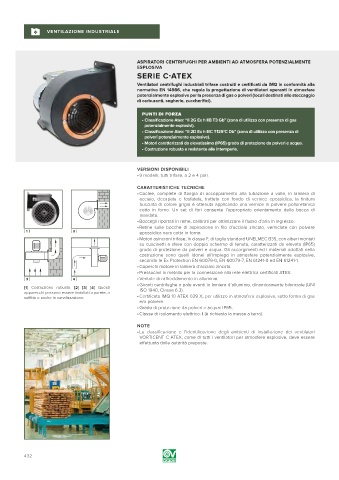

Page 432 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

ASPIRATORI CENTRIFUGHI PER AMBIENTI AD ATMOSFERA POTENZIALMENTE
ESPLOSIVA
SERIE C-ATEX
Ventilatori centrifughi industriali trifase costruiti e certificati da IMQ in conformità alla
normativa EN 14986, che regola la progettazione di ventilatori operanti in atmosfere
potenzialmente esplosive per la presenza di gas o polveri (locali destinati allo stoccaggio
di carburanti, segherie, zuccherifici).
PUNTI DI FORZA
• Classificazione Atex: “II 2G Ex h IIB T3 Gb” (zona di utilizzo con presenza di gas
potenzialmente esplosivi).
• Classificazione Atex: “II 2D Ex h IIIC T125°C Db” (zona di utilizzo con presenza di
polveri potenzialmente esplosive).
• Motori caratterizzati da elevatissimo (IP65) grado di protezione da polveri e acqua.
• Costruzione robusta e resistente alle intemperie.

VERSIONI DISPONIBILI
• 9 modelli, tutti trifase, a 2 e 4 poli.
CARATTERISTICHE TECNICHE
• Coclee, complete di flangia di accoppiamento alla tubazione a valle, in lamiera di
acciaio, decapata e fosfatata, trattata con fondo di vernice epossidica; la finitura
bucciata di colore grigio è ottenuta applicando una vernice in polvere poliuretanica
cotta in forno. Un set di fori consente l’appropriato orientamento della bocca di
mandata.
• Boccagli riportati in rame, calibrati per ottimizzare il flusso d’aria in ingresso.
• Retine sulle bocche di aspirazione in filo d’acciaio zincato, verniciate con polvere
[ 1 ] [ 2 ] epossidica nera cotta in forno.
• Motori asincroni trifase, in classe F, di taglia standard UNELMEC B35, con alberi montati
su cuscinetti a sfere con doppio schermo di tenuta, caratterizzati da elevato (IP65)
grado di protezione da polveri e acqua. Gli accorgimenti ed i materiali adottati nella
costruzione sono quelli idonei all’impiego in atmosfere potenzialmente esplosive,
secondo le Ex Protection EN 60079-0, EN 60079-7, EN 61241-0 ed EN 61241-1.
• Coperchi motore in lamiera d’acciaio zincata.
• Pressacavi in metallo per la connessione alla rete elettrica certificati ATEX.
[ 3 ] [ 4 ] • Ventole di raffreddamento in alluminio.
• Giranti centrifughe a pale avanti in lamiera d’alluminio, dinamicamente bilanciate (UNI
[1] Costruzione robusta. [2] [3] [4] Questi
apparecchi possono essere installati a parete, a ISO 1940, Classe 6.3).
soffitto e anche in canalizzazione. • Certificato IMQ 10 ATEX 029 X, per utilizzo in atmosfera esplosiva, sotto forma di gas
e/o polvere.
• Grado di protezione da polveri e acqua: IP65.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE
• La classificazione e l’identificazione degli ambienti di installazione dei ventilatori
VORTICENT C ATEX, come di tutti i ventilatori per atmosfere esplosive, deve essere
effettuata dalle autorità preposte.
