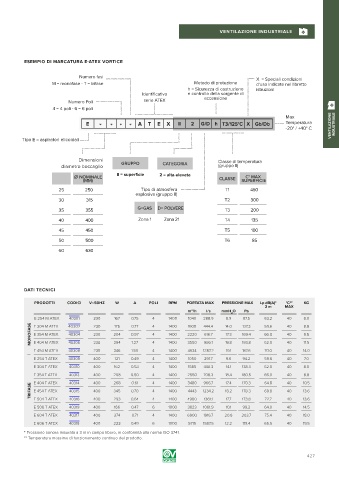

Page 427 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

ESEMPIO DI MARCATURA E-ATEX VORTICE

Numero fasi X = Speciali condizioni
M = monofase - T = trifase Metodo di protezione d’uso indicate nel libretto
h = Sicurezza di costruzione istruzioni
Identificativo e controllo della sorgente di
Numero Poli serie ATEX accensione
4 = 4 poli - 6 = 6 poli
Max
E * * * * A T E X II 2 G/D h T3/125°C X Gb/Db Temperatura INDUSTRIALE
-20° / +40° C VENTILAZIONE
Tipo E = aspiratori elicoidali

Dimensioni Classe di temperatura
diametro boccaglio GRUPPO CATEGORIA (gruppo II)
II = superficie 2 = alta elevata
Ø NOMINALE CLASSE C° MAX
(MM) SUPERFICIE
25 250 Tipo di atmosfera T1 450
esplosiva (gruppo II)
30 315 T2 300

35 355 G=GAS D= POLVERE T3 200
40 400 Zona 1 Zona 21 T4 135
45 450 T5 100
50 500 T6 85
60 630

DATI TECNICI

PRODOTTI CODICI V ~ 50HZ W A POLI RPM PORTATA MAX PRESSIONE MAX Lp dB(A)* °C** KG
3 m MAX
m /h l/s mmH O Pa
3
2
E 254 M ATEX 40301 230 167 0.75 4 1400 1040 288.9 8.9 87.5 63.2 40 8.0
MONOFASE E 404 M ATEX 40302 230 204 0.97 4 4 4 1400 2220 444.4 14.0 169.4 59.6 40 8.8
E 304 M ATEX
1600
0.77
175
137.3
40
17.3
40304
9.5
1400
66.0
E 354 M ATEX
230
616.7
19.8
193.8
3550
11.5
986.1
1400
40
230
40306
294
1.27
62.0
E 454 M ATEX 40308 230 346 1.50 4 1400 4634 1287.2 19.1 187.6 70.0 40 14.0
E 254 T ATEX 40309 400 121 0.49 4 1400 1050 291.7 9.6 94.2 59.6 40 7.0
E 304 T ATEX 40310 400 162 0.53 4 1400 1585 440.3 14.1 138.3 62.0 40 8.0
E 354 T ATEX 40313 400 208 0.50 4 1400 2550 708.3 18.4 180.5 66.0 40 8.8
E 404 T ATEX 40314 400 268 0.61 4 1400 3480 966.7 17.4 170.3 64.8 40 10.5
TRIFASE E 454 T ATEX 40315 400 345 0.70 4 4 1400 4900 1234.2 18.2 178.3 69.8 40 13.6
4443
40
72.7
13.6
173.8
400
293
E 504 T ATEX
40316
1361.1
17.7
0.64
1400
E 506 T ATEX 40319 400 166 0.47 6 1000 3823 1061.9 10.1 99.2 64.0 40 14.5
E 604 T ATEX 40317 400 374 0.71 4 1400 6900 1916.7 20.8 203.7 75.4 40 18.0
E 606 T ATEX 40318 400 223 0.49 6 1000 5715 1587.5 12.2 119.4 65.5 40 19.5
* Pressione sonora misurata a 3 m in campo libero, in conformità alla norma ISO 3741.
** Temperatura massima di funzionamento continuo del prodotto.
