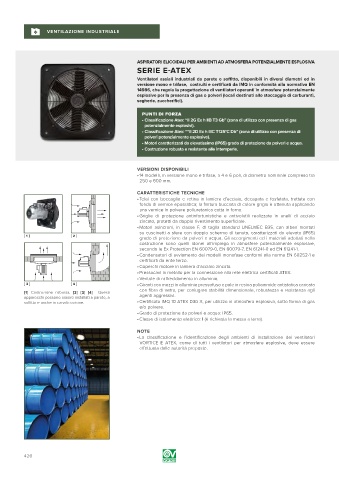

VENTILAZIONE INDUSTRIALE

ASPIRATORI ELICOIDALI PER AMBIENTI AD ATMOSFERA POTENZIALMENTE ESPLOSIVA
SERIE E-ATEX

Ventilatori assiali industriali da parete e soffitto, disponibili in diversi diametri ed in
versione mono e trifase, costruiti e certificati da IMQ in conformità alla normativa EN
14986, che regola la progettazione di ventilatori operanti in atmosfere potenzialmente
esplosive per la presenza di gas o polveri (locali destinati allo stoccaggio di carburanti,
segherie, zuccherifici).
PUNTI DI FORZA
• Classificazione Atex: “II 2G Ex h IIB T3 Gb” (zona di utilizzo con presenza di gas
potenzialmente esplosivi).
• Classificazione Atex: ““II 2D Ex h IIIC T125°C Db” (zona di utilizzo con presenza di
polveri potenzialmente esplosive).
• Motori caratterizzati da elevatissimo (IP65) grado di protezione da polveri e acqua.
• Costruzione robusta e resistente alle intemperie.

VERSIONI DISPONIBILI
• 14 modelli, in versione mono e trifase, a 4 e 6 poli, di diametro nominale compreso tra
250 e 600 mm.

CARATTERISTICHE TECNICHE
• Telai con boccaglio e retina in lamiera d’acciaio, decapata e fosfatata, trattata con
fondo di vernice epossidica; la finitura bucciata di colore grigio è ottenuta applicando
una vernice in polvere poliuretanica cotta in forno.
• Griglie di protezione antinfortunistiche e antivolatili realizzate in anelli di acciaio
zincato, protetti da doppio rivestimento superficiale.
• Motori asincroni, in classe F, di taglia standard UNELMEC B35, con alberi montati
su cuscinetti a sfere con doppio schermo di tenuta, caratterizzati da elevato (IP65)
[ 1 ] [ 2 ]
grado di protezione da polveri e acqua. Gli accorgimenti ed i materiali adottati nella
costruzione sono quelli idonei all’impiego in atmosfere potenzialmente esplosive,
secondo le Ex Protection EN 60079-0, EN 60079-7, EN 61241-0 ed EN 61241-1.
• Condensatori di avviamento dei modelli monofase conformi alla norma EN 60252-1 e
certificati da ente terzo.
• Coperchi motore in lamiera d’acciaio zincata.
• Pressacavi in metallo per la connessione alla rete elettrica certificati ATEX.
• Ventole di raffreddamento in alluminio.
[ 3 ] [ 4 ] • Giranti con mozzi in alluminio pressofuso e pale in resina poliammide antistatica caricata
con fibra di vetro, per coniugare stabilità dimensionale, robustezza e resistenza agli
[1] Costruzione robusta. [2] [3] [4] Questi
apparecchi possono essere installati a parete, a agenti aggressivi.
soffitto e anche in canalizzazione. • Certificato IMQ 10 ATEX 030 X, per utilizzo in atmosfera esplosiva, sotto forma di gas
e/o polvere.
• Grado di protezione da polveri e acqua: IP65.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE
• La classificazione e l’identificazione degli ambienti di installazione dei ventilatori
VORTICE E ATEX, come di tutti i ventilatori per atmosfere esplosive, deve essere
effettuata dalle autorità preposte.
