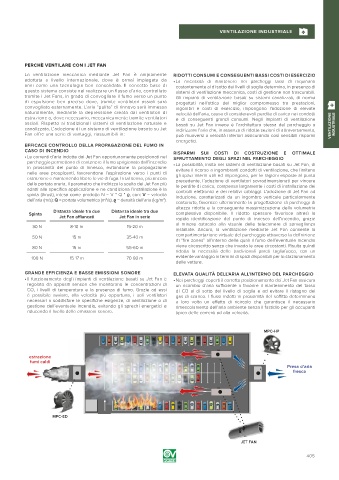

Page 405 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

PERCHÈ VENTILARE CON I JET FAN
La ventilazione meccanica mediante Jet Fan è ampiamente RIDOTTI CONSUMI E CONSEGUENTI BASSI COSTI DI ESERCIZIO
adottata a livello internazionale, dove è ormai impiegata da • La necessità di mantenere nei parcheggi tassi di inquinanti
anni come una tecnologia ben consolidata. Il concetto base di costantemente al di sotto dei livelli di soglia determina, in presenza di
questo sistema consiste nel realizzare un flusso d’aria, controllato sistemi di ventilazione meccanica, costi di gestione non trascurabili.
tramite i Jet Fans, in grado di convogliare il fumo verso un punto Gli impianti di ventilazione basati su sistemi canalizzati, di norma
di espulsione ben preciso dove, tramite ventilatori assiali sarà progettati nell’ottica del miglior compromesso tra prestazioni,
convogliato esternamente. L’aria “pulita” di rinnovo sarà immessa ingombri e costi di esercizio, impongono l’adozione di elevate
naturalmente, mediante la depressione creata dai ventilatori di velocità dell’aria, causa di considerevoli perdite di carico nei condotti
estrazione o, dove necessario, meccanicamente tramite ventilatori e di conseguenti grandi consumi. Negli impianti di ventilazione
assiali. Rispetto ai tradizionali sistemi di ventilazione naturale e basati su Jet Fan invece è l’architettura stessa del parcheggio a INDUSTRIALE
canalizzata, L’adozione di un sistema di ventilazione basato su Jet indirizzare l’aria che, in assenza di ridotte sezioni di attraversamento, VENTILAZIONE
Fan offre una serie di vantaggi, riassumibili in: può muoversi a velocità inferiori assicurando così sensibili risparmi
energetici.
EFFICACE CONTROLLO DELLA PROPAGAZIONE DEL FUMO IN
CASO DI INCENDIO RISPARMI SUI COSTI DI COSTRUZIONE E OTTIMALE
• Le correnti d’aria indotte dai Jet Fan opportunamente posizionati nel SFRUTTAMENTO DEGLI SPAZI NEL PARCHEGGIO
parcheggio permettono di contenere il fumo sprigionato dall’incendio • La possibilità, insita nei sistemi di ventilazione basati su Jet Fan, di
in prossimità del punto di innesco, evitandone la propagazione evitare il ricorso a ingombranti condotti di ventilazione, che limitano
nelle aree prospicenti, favorendone l’aspirazione verso i punti di gli spazi interni utili ed impongono, per le ragioni esposte al punto
estrazione e mantenendo libere le vie di fuga. In tal senso, più ancora precedente, l’adozione di ventilatori sovradimensionati per vincere
della portata oraria, il parametro che indirizza la scelta dei Jet Fan più le perdite di carico, compensa largamente i costi di installazione dei
adatti alla specifica applicazione e ne condiziona l’installazione è la controlli elettronici e dei relativi cablaggi. L’adozione di Jet Fan ad
spinta (thrust), intesa come prodotto N = V * Q * ϱ, con: V = velocità induzione, caratterizzati da un ingombro verticale particolarmente
dell’aria (m/s); Q = portata volumetrica (m /s); ϱ = densità dell’aria (kg/m ).
3
3
contenuto, favorisce ulteriormente la progettazione di parcheggi di
altezza ridotta e la conseguente massimizzazione della volumetria
Distanza ideale tra due Distanza ideale tra due
Spinta complessiva disponibile. Il ridotto spessore favorisce altresì la
Jet Fan affiancati Jet Fan in serie rapida identificazione del punto di innesco dell’incendio, grazie
al minore ostacolo alla visuale delle telecamere di sorveglianza
30 N 8-10 m 15-20 m
installate. Ancora, la ventilazione mediante Jet Fan consente la
50 N 15 m 35-40 m compartimentazione virtuale del parcheggio attraverso la definizione
di “fire zones” all’interno delle quali il fumo dell’eventuale incendio
80 N 15 m 55-60 m viene circoscritto senza che invada le aree circostanti. Risulta quindi
ridotta la necessità delle tradizionali pareti tagliafuoco, con un
100 N 15-17 m 70-80 m evidente vantaggio in termini di spazi disponibili per lo stazionamento
delle vetture.
GRANDE EFFICIENZA E BASSE EMISSIONI SONORE ELEVATA QUALITÀ DELL’ARIA ALL’INTERNO DEL PARCHEGGIO
• Il funzionamento degli impianti di ventilazione basati su Jet Fan è • Nei parcheggi coperti il corretto posizionamento dei Jet Fan assicura
regolato da appositi sensori che monitorano le concentrazioni di un ricambio d’aria sufficiente a favorire il mantenimento del tasso
CO, i livelli di temperatura e la presenza di fumo. Grazie ad essi di CO al di sotto del livello di soglia e ad evitare il ristagno dei
è possibile avviare, alla velocità più opportuna, i soli ventilatori gas di scarico. I flussi indotti in prossimità del soffitto determinano
necessari a soddisfare le specifiche esigenze, di ventilazione o di a loro volta un effetto di ricircolo che garantisce il necessario
gestione dell’eventuale incendio, evitando gli sprechi energetici e rimescolamento dell’aria ambiente senza il fastidio per gli occupanti
riducendo il livello delle emissioni sonore. tipico delle correnti ad alta velocità.

MPC-HP

estrazione
fumi caldi
Presa d'aria
fresca

MPC-ED

JET FAN
