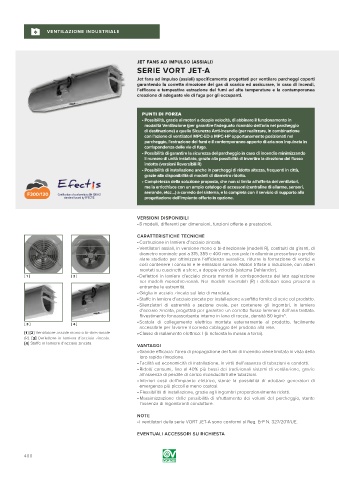

VENTILAZIONE INDUSTRIALE

JET FANS AD IMPULSO (ASSIALI)
SERIE VORT JET-A

Jet fans ad impulso (assiali) specificamente progettati per ventilare parcheggi coperti
garantendo la corretta rimozione dei gas di scarico ed assicurare, in caso di incendi,
l’efficace e tempestiva estrazione dei fumi ad alte temperature e la contemporanea
creazione di adeguate vie di fuga per gli occupanti.

PUNTI DI FORZA
• Possibilità, grazie ai motori a doppia velocità, di abbinare il funzionamento in
modalità Ventilazione (per garantire l’adeguato ricambio dell’aria nel parcheggio
di destinazione) a quello Sicurezza Anti-incendio (per realizzare, in combinazione
con l’azione di ventilatori MPC-ED e MPC-HP opportunamente posizionati nel
parcheggio, l’estrazione dei fumi e il contemporaneo apporto di aria non inquinata in
corrispondenza delle vie di fuga.
• Possibilità di garantire la sicurezza del parcheggio in caso di incendio minimizzando
il numero di unità installate, grazie alla possibilità di invertire la direzione del flusso
indotto (versioni Reversibili R)
• Possibilità di installazione anche in parcheggi di ridotta altezza, frequenti in città,
grazie alla disponibilità di modelli di diametro ridotto.
• Completezza della soluzione proposta, che non si limita all’offerta dei ventilatori,
ma la arricchisce con un ampio catalogo di accessori (centraline di allarme, sensori,
F300/120 Certification of conformity to EN 12101-3 serrande, etcc…) a corredo del sistema, e la completa con il servizio di supporto alla
standard issued by EFECTIS progettazione dell’impianto offerto in opzione.

VERSIONI DISPONIBILI
• 8 modelli, differenti per dimensioni, funzioni offerte e prestazioni.

CARATTERISTICHE TECNICHE
• Costruzione in lamiera d’acciaio zincata.
• Ventilatori assiali, in versione mono o bi-direzionale (modelli R), costituiti da giranti, di
diametro nominale pari a 315, 355 e 400 mm, con pale in alluminio pressofuso a profilo
alare studiato per ottimizzare l’efficienza aeraulica, ridurre la formazione di vortici e
così contenere i consumi e le emissioni sonore. Motori trifase a induzione, con alberi
montati su cuscinetti a sfere, a doppia velocità (sistema Dahlander).
[ 1 ] [ 2 ] • Deflettori in lamiera d’acciaio zincata montati in corrispondenza del lato aspirazione
nei modelli monodirezionali. Nei modelli reversibili (R) i deflettori sono presenti a
entrambe le estremità.
• Griglia in acciaio zincato sul lato di mandata.
• Staffe in lamiera d’acciaio zincata per installazione a soffitto fornite di serie col prodotto.
• Silenziatori di estremità a sezione ovale, per contenere gli ingombri, in lamiera
d’acciaio zincata, progettati per garantire un corretto flusso laminare dell’aria trattata.
Rivestimento fonoassorbente interno in lana di roccia, densità 80 kg/m . 3
• Scatola di collegamento elettrica montata esternamente al prodotto, facilmente
[ 3 ] [ 4 ]
accessibile per favorire il corretto cablaggio del prodotto alla rete.
[1] [2] Ventilatore assiale mono o bi-direzionale • Classe di isolamento elettrico: I (è richiesta la messa a terra).
(R). [3] Deflettore in lamiera d’acciaio zincata.
[4] Staffe in lamiera d’acciaio zincata.
VANTAGGI
• Grande efficacia: l’area di propagazione dei fumi di incendio viene limitata in vista della
loro rapida rimozione.
• Facilità ed economicità di installazione, in virtù dell’assenza di tubazioni e condotti.
• Ridotti consumi, fino al 40% più bassi dei tradizionali sistemi di ventilazione, grazie
all’assenza di perdite di carico riconducibili alle tubazioni.
• Inferiori costi dell’impianto elettrico, stante la possibilità di adottare generatori di
emergenza più piccoli e meno costosi.
• Flessibilità di installazione, grazie agli ingombri proporzionalmente ridotti.
• Massimizzazione delle possibilità di sfruttamento dei volumi del parcheggio, stante
l’assenza di ingombranti condutture.
NOTE
• I ventilatori della serie VORT JET-A sono conformi al Reg. ErP N. 327/2011/UE.
EVENTUALI ACCESSORI SU RICHIESTA
