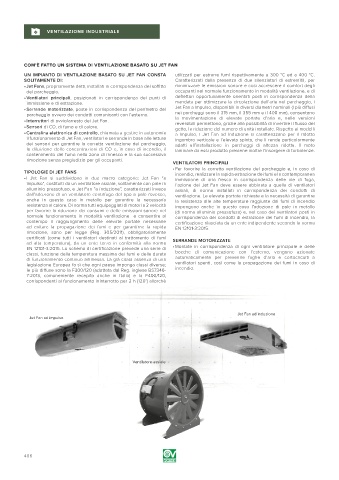

Page 406 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

COM’È FATTO UN SISTEMA DI VENTILAZIONE BASATO SU JET FAN
UN IMPIANTO DI VENTILAZIONE BASATO SU JET FAN CONSTA utilizzati per estrarre fumi rispettivamente a 300 °C ed a 400 °C.
SOLITAMENTE DI: Caratterizzati dalla presenza di due silenziatori di estremità, per
• Jet Fans, propriamente detti, installati in corrispondenza del soffitto minimizzare le emissioni sonore e così accrescere il comfort degli
del parcheggio. occupanti nel normale funzionamento in modalità ventilazione, e di
• Ventilatori principali, posizionati in corrispondenza dei punti di deflettori opportunamente orientati posti in corrispondenza della
immissione e di estrazione. mandata per ottimizzare la circolazione dell’aria nel parcheggio, i
• Serrande motorizzate, poste in corrispondenza del perimetro del Jet Fan a Impulso, disponibili in diversi diametri nominali (i più diffusi
parcheggio ovvero dei condotti comunicanti con l’esterno. nei parcheggi sono il 315 mm, il 355 mm e il 400 mm), consentono
• Interruttori di avvio/arresto dei Jet Fan. la movimentazione di elevate portate d’aria e, nelle versioni
reversibili permettono, grazie alla possibilità di invertire il flusso del
• Sensori di CO, di fumo e di calore. getto, la riduzione del numero di unità installate. Rispetto ai modelli
• Centralina elettronica di controllo, chiamata a gestire in autonomia a Impulso, i Jet Fan ad Induzione si caratterizzano per il ridotto
il funzionamento di Jet Fan, ventilatori e serrande in base alle letture ingombro verticale e l’elevata spinta, che li rende particolarmente
dei sensori per garantire la corretta ventilazione del parcheggio, adatti all’installazione in parcheggi di altezza ridotta. Il moto
la diluizione delle concentrazioni di CO e, in caso di incendio, il laminare da essi prodotto previene inoltre l’insorgere di turbolenze.
contenimento del fumo nella zona di innesco e la sua successiva
rimozione senza pregiudizio per gli occupanti.
VENTILATORI PRINCIPALI
• Per favorire la corretta ventilazione del parcheggio e, in caso di
TIPOLOGIE DI JET FANS incendio, realizzare la rapida estrazione dei fumi e la contemporanea
• I Jet Fan si suddividono in due macro categorie: Jet Fan “a immissione di aria fresca in corrispondenza delle vie di fuga,
impulso”, costituiti da un ventilatore assiale, solitamente con pale in l’azione dei Jet Fan deve essere abbinata a quella di ventilatori
alluminio pressofuso, e Jet Fan “a induzione”, caratterizzati invece assiali, di norma installati in corrispondenza dei condotti di
dall’adozione di un ventilatore centrifugo del tipo a pale rovesce, ventilazione. Le elevate portate richieste e la necessità di garantire
anche in questo caso in metallo per garantire la necessaria la resistenza alle alte temperature raggiunte dai fumi di incendio
resistenza al calore. Di norma tutti equipaggiati di motori a 2 velocità impongono anche in questo caso l’adozione di pale in metallo
per favorire la riduzione dei consumi e delle emissioni sonore nel (di norma alluminio pressofuso) e, nel caso dei ventilatori posti in
normale funzionamento in modalità ventilazione e consentire al corrispondenza dei condotti di estrazione dei fumi di incendio, la
contempo il raggiungimento delle elevate portate necessarie certificazione rilasciata da un ente indipendente secondo la norma
ad evitare la propagazione dei fumi e per garantirne la rapida EN 12101-3:2015.
rimozione, sono per legge (Reg. 305/2011), obbligatoriamente
certificati (come tutti i ventilatori destinati al trattamento di fumi SERRANDE MOTORIZZATE
ad alta temperatura), da un ente terzo in conformità alla norma
EN 12101-3:2015. Lo schema di certificazione prevede una serie di • Montate in corrispondenza di ogni ventilatore principale e delle
classi, funzione della temperatura massima dei fumi e della durata bocche di comunicazione con l’esterno, vengono azionate
di funzionamento continuo ammessa. La già citata assenza di una automaticamente per prevenire fughe d’aria e cortocircuiti a
legislazione Europea fa sì che ogni paese imponga classi diverse; ventilatori spenti, così come la propagazione dei fumi in caso di
le più diffuse sono la F300/120 (adottata dal Reg. inglese BS7346- incendio.
7:2013, comunemente recepito anche in Italia) e la F400/120,
corrispondenti al funzionamento ininterrotto per 2 h (120’) allorchè

Jet Fan ad induzione
Jet Fan ad impulso

Ventilatore assiale
