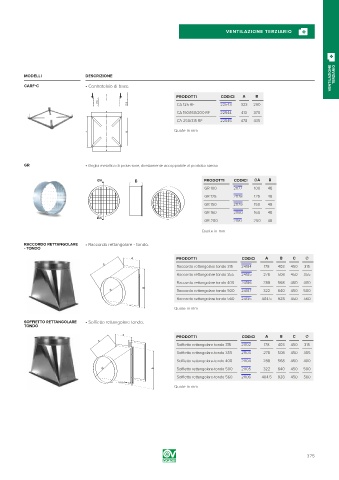

Page 375 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

VENTILAZIONE
MODELLI DESCRIZIONE TERZIARIO
CARF-C • Controtelaio di base.

PRODOTTI CODICI A B
CA 125 RF 22543 323 280
CA 150/160/200 RF 22544 413 370
CA 250/315 RF 22545 478 435
Quote in mm

GR • Griglia metallica di protezione, direttamente accoppiabile al prodotto stesso

A B PRODOTTI CODICI ØA B
GR 100 21177 100 48
GR 125 21178 125 48
GR 150 21179 150 48
GR 160 21180 160 48
A
GR 200 21181 200 48
Quote in mm

RACCORDO RETTANGOLARE • Raccordo rettangolare - tondo.
- TONDO
A PRODOTTI CODICI A B C Ø
C Raccordo rettangolare tondo 315 24184 178 403 450 315

Raccordo rettangolare tondo 355 24185 278 508 450 355
Raccordo rettangolare tondo 400 24186 288 568 450 400
B
Raccordo rettangolare tondo 500 24187 322 640 450 500
Raccordo rettangolare tondo 560 24135 404.5 928 450 560
Quote in mm

SOFFIETTO RETTANGOLARE • Soffietto rettangolare tondo.
TONDO
A
PRODOTTI CODICI A B C Ø
C
Soffietto rettangolare-tondo 315 21102 178 403 450 315
Soffietto rettangolare-tondo 355 21103 278 508 450 355
Soffietto rettangolare-tondo 400 21104 288 568 450 400
B Soffietto rettangolare-tondo 500 21105 322 640 450 500
Soffietto rettangolare-tondo 560 21106 404.5 928 450 560
Quote in mm

375
