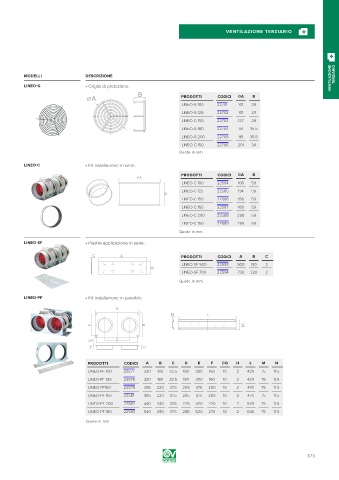

Page 373 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

VENTILAZIONE
MODELLI DESCRIZIONE TERZIARIO
LINEO-G • Griglia di protezione.

PRODOTTI CODICI ØA B
LINEO-G 100 22701 101 29
LINEO-G 125 22702 101 29
LINEO-G 150 22703 127 29
LINEO-G 160 22704 151 35.5
LINEO-G 200 22705 161 35.5
LINEO-G 150 22706 201 34
Quote in mm

LINEO-C • Kit installazione in serie.
PRODOTTI CODICI ØA B
LINEO-C 100 22584 108 59
LINEO-C 125 22585 134 59
LINEO-C 150 22586 158 59
LINEO-C 160 22587 168 59
LINEO-C 200 22588 208 59
LINEO-C 150 22589 259 59
Quote in mm

LINEO-SF • Piastre applicazione in serie.

C A PRODOTTI CODICI A B C
LINEO-SF 500 22593 500 130 2
B
LINEO-SF 700 22594 730 220 2
Quote in mm

LINEO-PF • Kit installazione in parallelo

N L

M

PRODOTTI CODICI A B C D E F ØG H L M N
LINEO-PF 100 22577 320 180 32.5 180 300 160 10 2 420 75 11.5
LINEO-PF 125 22578 320 180 32.5 180 300 160 10 2 420 75 11.5
LINEO-PF150 22579 395 220 37.5 205 375 200 10 2 470 75 11.5
LINEO-PF 160 22581 395 220 37.5 205 375 200 10 2 470 75 11.5
LINEO-PF 200 22582 440 240 37.5 225 420 220 10 2 520 75 11.5
LINEO-PF 150 22583 540 290 37.5 285 520 270 10 2 640 75 11.5
Quote in mm

373
