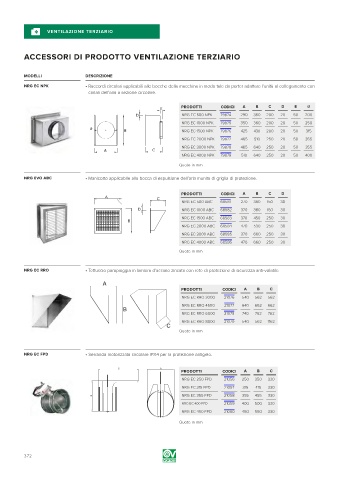

Page 372 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

ACCESSORI DI PRODOTTO VENTILAZIONE TERZIARIO

MODELLI DESCRIZIONE
NRG EC NPK • Raccordi circolari applicabili alle bocche della macchina in modo tale da porter adattare l’unità al collegamento con
canali dell’aria a sezione circolare.

E PRODOTTI CODICI A B C D E Ø
D NRG EC 500 NPK 79874 290 360 200 20 50 200
NRG EC 1000 NPK 79875 350 360 200 20 50 250
B NRG EC 1500 NPK 79876 425 430 200 20 50 315
NRG EC 2000 NPK 79877 465 510 250 20 50 355
NRG EC 3000 NPK 79878 465 640 250 20 50 355
A C
NRG EC 4000 NPK 79879 510 640 250 20 50 400
Quote in mm

NRG EVO ABC • Manicotto applicabile alla bocca di espulsione dell’aria munita di griglia di protezione.

PRODOTTI CODICI A B C D
A C
NRG EC 500 ABC 68581 270 380 150 30
D NRG EC 1000 ABC 68582 370 380 150 30
NRG EC 1500 ABC 68583 370 450 250 30
B
NRG EC 2000 ABC 68584 470 530 250 30
NRG EC 3000 ABC 68585 370 660 250 30

NRG EC 4000 ABC 68586 470 660 250 30
Quote in mm

NRG EC RRO • Tettuccio parapioggia in lamiera d’acciaio zincata con rete di protezione di sicurezza anti-volatile.

A
PRODOTTI CODICI A B C
NRG EC RRO 3000 21076 540 562 562
NRG EC RRO 4500 21077 640 662 662
B
NRG EC RRO 6000 21078 740 762 762
NRG EC RRO 8000 21079 540 562 1162
C
Quote in mm

NRG EC FPD • Serranda motorizzata circolare IPX4 per la protezione antigelo.

C A
PRODOTTI CODICI A B C
NRG EC 250 FPD 21056 250 350 330
NRG EC 315 FPD 21057 315 415 330
NRG EC 355 FPD 21058 355 455 330
B
NRG EC 400 FPD 21059 400 500 330
NRG EC 450 FPD 21080 450 550 330
Quote in mm
