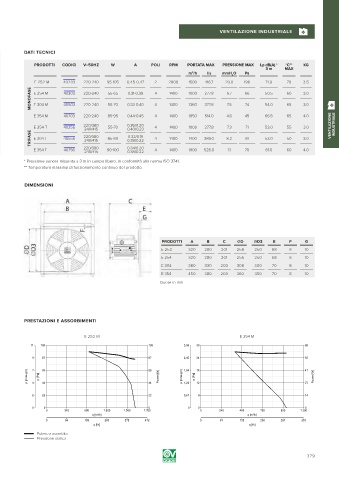

Page 379 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

DATI TECNICI

PRODOTTI CODICI V ~ 50HZ W A POLI RPM PORTATA MAX PRESSIONE MAX Lp dB(A) * °C** KG
3 m MAX
m /h l/s mmH O Pa
3
2
E 252 M 40203 220-240 95-105 0.45-0.47 2 2800 1500 416.7 20.0 196 71.0 70 3.5
MONOFASE E 254 M 40303 220-240 55-65 0.33-0.40 4 4 1400 1000 277.8 6.7 66 50.5 60 3.0
0.31-0.39
55-70
3.0
40503
220-240
74
65
54.0
1360
1400
7.5
377.8
E 304 M
E 354 M 40703 220-240 85-95 0.44-0.45 4 1400 1850 514.0 4.6 45 66.5 65 4.0
E 254 T 40356 220/380 55-70 0.35/0.20 4 1400 1000 277.8 7.3 71 53.0 55 3.0 VENTILAZIONE INDUSTRIALE
240/415
0.40/0.23
TRIFASE E 304 T 40556 220/380 65-80 0.38/0.22 4 1400 1400 389.0 8.2 81 53.0 50 3.0
0.32/0.19
240/415
E 354 T 40756 220/380 90-100 0.34/0.20 4 1400 1900 528.0 7.1 70 61.0 60 4.0
0.38/0.22
240/415
* Pressione sonora misurata a 3 m in campo libero, in conformità alla norma ISO 3741.
** Temperatura massima di funzionamento continuo del prodotto.
DIMENSIONI

PRODOTTI A B C ØD ØD3 E F G
E 252 320 280 201 256 250 68 8 10
E 254 320 280 201 256 250 68 8 10
E 304 380 330 203 308 300 70 8 10
E 354 450 380 203 360 350 70 8 10
Quote in mm

PRESTAZIONI E ASSORBIMENTI

E 252 M E 254 M
11 109 109 3,06 30 69

9 87 87 2,45 24 55

p [mmH O] 7 4 p [Pa] 65 65 Power [W] Power [W] p [mmH O] 1,84 p [Pa] 18 41 Power [W] Power [W]

27
44
44
12
1,22
2 22 22 0,61 6 14
0 0 0 0 0 0
0 340 680 1.020 1.360 1.700 0 240 480 720 960 1.200
q [m³/h] q [m³/h]
0 94 189 283 378 472 0 67 133 200 267 333
q [l/s] q [l/s]
Potenza assorbita
Pressione statica

379
