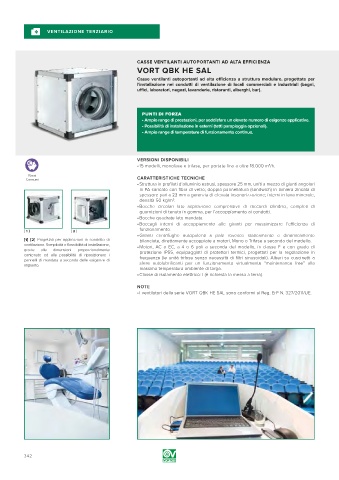

Page 342 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

CASSE VENTILANTI AUTOPORTANTI AD ALTA EFFICIENZA
VORT QBK HE SAL

Casse ventilanti autoportanti ad alta efficienza a struttura modulare, progettate per
l'installazione nei condotti di ventilazione di locali commerciali e industriali (bagni,
uffici, laboratori, negozi, lavanderie, ristoranti, alberghi, bar).

PUNTI DI FORZA
• Ampio range di prestazioni, per soddisfare un elevato numero di esigenze applicative.
• Possibilità di installazione in esterni (tetti parapioggia opzionali).
• Ampio range di temperature di funzionamento continuo.

cd VERSIONI DISPONIBILI 3
• 15 modelli, monofase e trifase, per portate fino a oltre 18.000 m /h.
CARATTERISTICHE TECNICHE
• Struttura in profilati d’alluminio estrusi, spessore 25 mm, uniti a mezzo di giunti angolari
in PA caricato con fibra di vetro; doppia pannellatura (sandwich) in lamiera zincata di
spessore pari a 23 mm a garanzia di elevata insonorizzazione; interni in lana minerale,
densità 50 kg/m . 3
• Bocche circolari lato aspirazione comprensive di raccordi cilindrici, completi di
guarnizioni di tenuta in gomma, per l’accoppiamento ai condotti.
• Bocche quadrate lato mandata.
• Boccagli interni di accoppiamento alle giranti per massimizzare l’efficienza di
[ 1 ] [ 2 ] funzionamento.
• Giranti centrifughe autopulenti a pale rovesce staticamente e dinamicamente
[1] [2] Progettati per applicazioni in condotto di bilanciate, direttamente accoppiate a motori, Mono o Trifase a seconda del modello.
ventilazione. Semplicità e flessibilità di installazione, • Motori, AC o EC, a 4 o 6 poli a seconda del modello, in classe F e con grado di
grazie alle dimensioni proporzionalmente
contenute ed alla possibilità di riposizionare i protezione IP55, equipaggiati di protettori termici, progettati per la regolazione in
pannelli di mandata a seconda delle esigenze di frequenza (le unità trifase senza necessità di filtri sinusoidali). Alberi su cuscinetti a
impianto. sfere autolubrificanti per un funzionamento virtualmente “maintenance free” alla
massima temperatura ambiente di targa.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
NOTE
• I ventilatori della serie VORT QBK HE SAL sono conformi al Reg. ErP N. 327/2011/UE.

342
