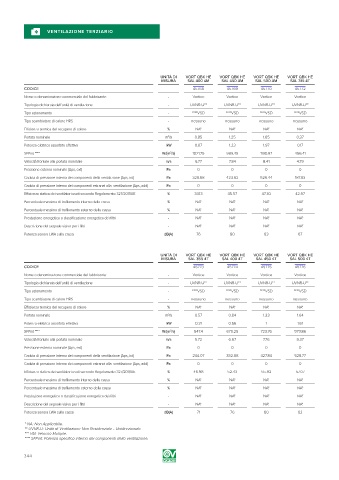

VENTILAZIONE TERZIARIO

UNITÀ DI VORT QBK HE VORT QBK HE VORT QBK HE VORT QBK HE
MISURA SAL 400 4M SAL 450 4M SAL 500 4M SAL 315 4T
CODICE 45768 45769 45770 45772
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - ****VSD ****VSD ****VSD ****VSD
Tipo scambiatore di calore HRS - nessuno nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA* NA*
Portata nominale m /s 0.85 1.25 1.65 0.37
3
Potenza elettrica assorbita effettiva kW 0.87 1.23 1.97 0.17
SFPint **** W/(m /s) 1021.75 989.45 1190.87 456.41
3
Velocità frontale alla portata nominale m/s 6.77 7.84 8.41 4.79
Pressione esterna nominale (∆ps, ext) Pa 0 0 0 0
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 328.68 423.82 526.44 187.83
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 34.13 45.57 47.30 42.97
Percentuale massima di trafilamento interno della cassa % NA* NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % NA* NA* NA* NA*
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) 76 80 83 67

UNITÀ DI VORT QBK HE VORT QBK HE VORT QBK HE VORT QBK HE
MISURA SAL 355 4T SAL 400 4T SAL 450 4T SAL 500 4T
CODICE 45773 45774 45775 45776
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - ****VSD ****VSD ****VSD ****VSD
Tipo scambiatore di calore HRS - nessuno nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA* NA*
3
Portata nominale m /s 0.57 0.84 1.23 1.64
Potenza elettrica assorbita effettiva kW 0.31 0.56 1 1.61
3
SFPint **** W/(m /s) 547.4 670.25 723.76 979.86
Velocità frontale alla portata nominale m/s 5.72 6.67 7.76 8.37
Pressione esterna nominale (∆ps, ext) Pa 0 0 0 0
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 244.07 332.88 427.84 528.77
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 46.98 52.43 55.92 57.07
Percentuale massima di trafilamento interno della cassa % NA* NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % NA* NA* NA* NA*
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) 71 76 80 83
* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VM: Velocità Multiple.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.
