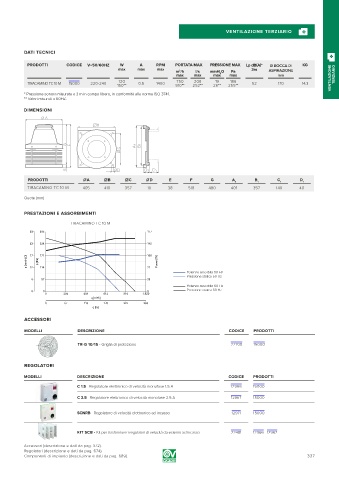

Page 337 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

DATI TECNICI

PRODOTTI CODICE V ~ 50/60HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A)* Ø BOCCA DI KG
max max max 3m ASPIRAZIONE
m /h l/s mmH O Pa
3
2
max max max max mm VENTILAZIONE TERZIARIO
120
750
208
186
19
TIRACAMINO TC 10 M 15000 220-240 150** 0.5 1400 910** 252** 26** 255** 52 170 14.3
* Pressione sonora misurata a 3 m in campo libero, in conformità alla norma ISO 3741.
** Valori misurati a 60HZ.
DIMENSIONI

A1 B1

B1
D1 C1
A1
PRODOTTI ØA †B †C ØD E F G A 1 B 1 C 1 D 1
TIRACAMINO TC 10 M 405 410 357 10 38 518 480 401 357 140 40
Quote (mm)

PRESTAZIONI E ASSORBIMENTI
TIRACAMINO TC 10 M
TIRACAMINO TC 10 M
29 285 120 43 177

23 228 142

p [mmH O] 17 p [Pa] 171 106 Power [W] Power [W] Power [W] Power [W]
114
12
71
Potenza assorbita 50 Hz
Pressione statica 50 Hz
6 57 35
Potenza assorbita 60 Hz
Pressione statica 60 Hz
0 0 0
0 204 408 612 816 1.020
q [m³/h]
0 57 113 170 227 283
q [l/s]
ACCESSORI
MODELLI DESCRIZIONE CODICE PRODOTTI

TR-G 10/15 - Griglia di protezione 22700 15000

REGOLATORI
MODELLI DESCRIZIONE CODICE PRODOTTI
C 1.5 - Regolatore elettronico di velocità monofase 1.5 A 12966 15000

C 2.5 - Regolatore elettronico di velocità monofase 2.5 A 12967 15000

SCNRB - Regolatore di velocità elettronico ad incasso 12971 15000

KIT SCB - Kit per trasformare i regolatori di velocità da esterno ad incasso 22481 12966 - 12967

Accessori (descrizione e dati da pag. 372).
Regolatori (descrizione e dati da pag. 674).
Componenti di impianto (descrizione e dati da pag. 689). 337
