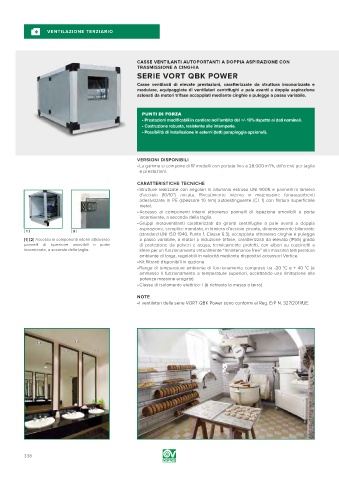

VENTILAZIONE TERZIARIO

CASSE VENTILANTI AUTOPORTANTI A DOPPIA ASPIRAZIONE CON
TRASMISSIONE A CINGHIA
SERIE VORT QBK POWER
Casse ventilanti di elevate prestazioni, caratterizzate da struttura insonorizzata e
modulare, equipaggiate di ventilatori centrifughi a pale avanti a doppia aspirazione
azionati da motori trifase accoppiati mediante cinghie e pulegge a passo variabile.

PUNTI DI FORZA
• Prestazioni modificabili in cantiere nell’ambito del +/- 10% rispetto ai dati nominali.
• Costruzione robusta, resistente alle intemperie.
• Possibilità di installazione in esterni (tetti parapioggia opzionali).

VERSIONI DISPONIBILI
• La gamma si compone di 17 modelli con portate fino a 28.000 m /h, differenti per taglia
3
e prestazioni.
CARATTERISTICHE TECNICHE
• Strutture realizzate con angolari in alluminio estruso UNI 9006 e pannelli in lamiera
d’acciaio (10/10”) zincata. Rivestimento interno in materassine fonoassorbenti
adesivizzate in PE (spessore 10 mm) autoestinguente (Cl. 1) con finitura superficiale
metal.
• Accesso ai componenti interni attraverso pannelli di ispezione amovibili o porte
incernierate, a seconda della taglia.
• Gruppi motoventilanti caratterizzati da giranti centrifughe a pale avanti a doppia
aspirazione, semplice mandata, in lamiera d’acciaio zincata, dinamicamente bilanciate
[ 1 ] [ 2 ]
(standard UNI ISO 1940, Punto 1, Classe 6.3), accoppiate attraverso cinghie e pulegge
[1] [2] Accesso ai componenti interni attraverso a passo variabile, a motori a induzione trifase, caratterizzati da elevato (IP55) grado
pannelli di ispezione amovibili o porte di protezione da polveri e acqua, termicamente protetti, con alberi su cuscinetti a
incernierate, a seconda della taglia. sfere per un funzionamento virtualmente “maintenance free” alla massima temperatura
ambiente di targa, regolabili in velocità mediante dispositivi accessori Vortice.
• Kit filtranti disponibili in opzione.
• Range di temperature ambiente di funzionamento compreso tra -20 °C e + 40 °C (è
ammesso il funzionamento a temperature superiori, accettando una limitazione alla
potenza massima erogata).
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
NOTE
• I ventilatori della serie VORT QBK Power sono conformi al Reg. ErP N. 327/2011/UE.
