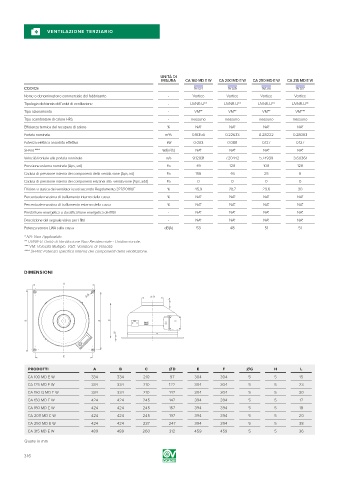

Page 316 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

UNITÀ DI
MISURA CA 160 MD E W CA 200 MD E W CA 250 MD E W CA 315 MD E W
CODICE 16134 16135 16136 16137
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - VM** VM** VM** VM***
Tipo scambiatore di calore HRS - nessuno nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA* NA*
Portata nominale m /s 0.18356 0.22633 0.28222 0.28083
3
Potenza elettrica assorbita effettiva kW 0.083 0.088 0.127 0.127
SFPint **** W/(m /s) NA* NA* NA* NA*
3
Velocità frontale alla portata nominale m/s 9.12931 7.20442 5.74939 3.60361
Pressione esterna nominale (∆ps, ext) Pa 49 128 108 128
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 158 -16 25 8
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 45.9 28.7 29.6 30
Percentuale massima di trafilamento interno della cassa % NA* NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % NA* NA* NA* NA*
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) 53 48 51 51
* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.

DIMENSIONI

A
G
D
L

B F C

H

E
PRODOTTI A B C ØD E F ØG H L
CA 100 MD E W 334 334 210 97 304 304 5 5 15
CA 125 MD E W 334 334 210 122 304 304 5 5 23
CA 150 Q MD E W 334 334 210 147 304 304 5 5 30
CA 150 MD E W 424 424 245 147 394 394 5 5 17
CA 160 MD E W 424 424 245 157 394 394 5 5 18
CA 200 MD E W 424 424 245 197 394 394 5 5 20
CA 250 MD E W 424 424 237 247 394 394 5 5 38
CA 315 MD E W 489 489 260 312 459 459 5 5 36
Quote in mm
