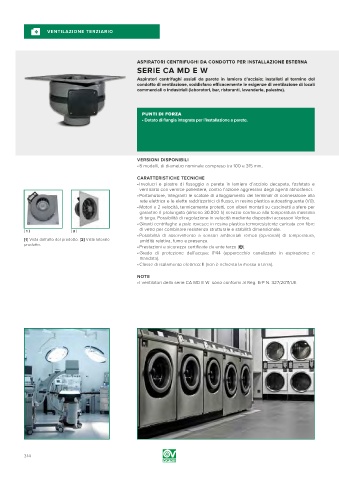

Page 314 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

ASPIRATORI CENTRIFUGHI DA CONDOTTO PER INSTALLAZIONE ESTERNA
SERIE CA MD E W

Aspiratori centrifughi assiali da parete in lamiera d’acciaio; installati al termine del
condotto di ventilazione, soddisfano efficacemente le esigenze di ventilazione di locali
commerciali o industriali (laboratori, bar, ristoranti, lavanderie, palestre).

PUNTI DI FORZA
• Dotato di flangia integrata per l’installazione a parete.

VERSIONI DISPONIBILI
• 8 modelli, di diametro nominale compreso tra 100 e 315 mm.
CARATTERISTICHE TECNICHE
• Involucri e piastre di fissaggio a parete in lamiera d’acciaio decapata, fosfatata e
verniciata con vernice poliestere, contro l’azione aggressiva degli agenti atmosferici.
• Portamotore, integranti le scatole di alloggiamento dei terminali di connessione alla
rete elettrica e le alette raddrizzatrici di flusso, in resina plastica autoestinguente (V0).
• Motori a 2 velocità, termicamente protetti, con alberi montati su cuscinetti a sfere per
garantire il prolungato (almeno 30.000 h) servizio continuo alla temperatura massima
di targa. Possibilità di regolazione in velocità mediante dispositivi accessori Vortice.
• Giranti centrifughe a pale rovesce in resina plastica termoresistente caricata con fibre
[ 1 ] [ 2 ] di vetro per combinare resistenza strutturale e stabilità dimensionale.
• Possibilità di asservimento a sensori ambientali remoti (opzionali) di temperatura,
[1] Vista dall’alto del prodotto. [2] Vista laterale umidità relativa, fumo e presenza.
prodotto.
• Prestazioni e sicurezza certificate da ente terzo (¥).
• Grado di protezione dall’acqua: IP44 (apparecchio canalizzato in aspirazione e
mandata).
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

NOTE
• I ventilatori della serie CA MD E W sono conformi al Reg. ErP N. 327/2011/UE.
