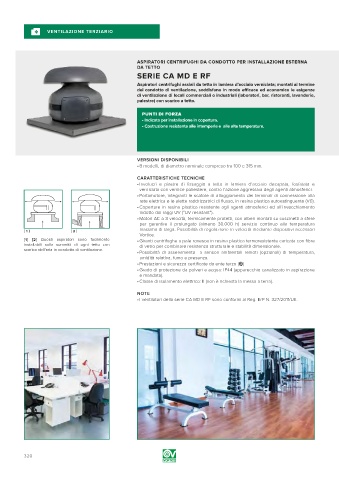

Page 320 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

ASPIRATORI CENTRIFUGHI DA CONDOTTO PER INSTALLAZIONE ESTERNA
DA TETTO
SERIE CA MD E RF
Aspiratori centrifughi assiali da tetto in lamiera d’acciaio verniciata; montati al termine
del condotto di ventilazione, soddisfano in modo efficace ed economico le esigenze
di ventilazione di locali commerciali o industriali (laboratori, bar, ristoranti, lavanderie,
palestre) con scarico a tetto.
PUNTI DI FORZA
• Indicata per installazione in copertura.
• Costruzione resistente alle intemperie e alle alte temperature.

VERSIONI DISPONIBILI
• 8 modelli, di diametro nominale compreso tra 100 e 315 mm.
CARATTERISTICHE TECNICHE
• Involucri e piastre di fissaggio a tetto in lamiera d’acciaio decapata, fosfatata e
verniciata con vernice poliestere, contro l’azione aggressiva degli agenti atmosferici.
• Portamotore, integranti le scatole di alloggiamento dei terminali di connessione alla
rete elettrica e le alette raddrizzatrici di flusso, in resina plastica autoestinguente (V0).
• Coperture in resina plastica resistente agli agenti atmosferici ed all’invecchiamento
indotto dai raggi UV (“UV resistant”).
• Motori AC a 3 velocità, termicamente protetti, con alberi montati su cuscinetti a sfere
per garantire il prolungato (almeno 30.000 h) servizio continuo alla temperatura
[ 1 ] [ 2 ] massima di targa. Possibilità di regolazione in velocità mediante dispositivi accessori
Vortice.
[1] [2] Questi aspiratori sono facilmente • Giranti centrifughe a pale rovesce in resina plastica termoresistente caricata con fibre
installabili sulla sommità di ogni tetto con di vetro per combinare resistenza strutturale e stabilità dimensionale.
scarico dell'aria in condotto di ventilazione.
• Possibilità di asservimento a sensori ambientali remoti (opzionali) di temperatura,
umidità relativa, fumo e presenza.
• Prestazioni e sicurezza certificate da ente terzo (¥)
• Grado di protezione da polveri e acqua: IP44 (apparecchio canalizzato in aspirazione
e mandata).
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

NOTE
• I ventilatori della serie CA MD E RF sono conformi al Reg. ErP N. 327/2011/UE.
