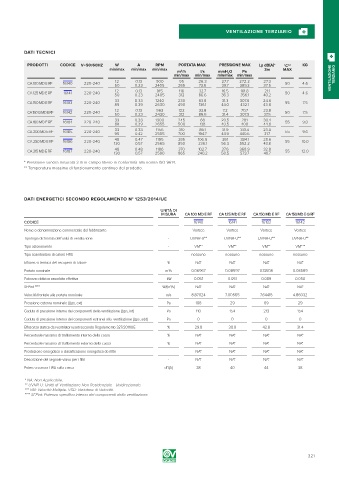

VENTILAZIONE TERZIARIO

DATI TECNICI

PRODOTTI CODICE V ~ 50/60HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A)* °C** KG
min/max min/max min/max m /h l/s mmH O Pa 3m MAX
3
2
min/max min/max min/max min/max VENTILAZIONE TERZIARIO
CA 100 MD E RF 16140 220-240 12 0.13 900 95 26.3 27.7 272.2 27.3 50 4.6
50 0.23 2405 265 73.6 39.7 389.3 37.5
12 0.13 915 118 32.7 16.5 161.8 21.1
CA 125 MD E RF 16141 220-240 50 4.6
50 0.23 2405 312 86.6 36.3 356.1 40.2
33 0.33 1240 230 63.8 31.3 307.6 24.6
CA 150 MD E RF 16183 220-240 55 7.5
85 0.39 2630 490 136.1 44.0 432.1 43.8
12 0.13 963 122 33.8 7.2 70.7 23.8
CA 150 Q MD E RF 16142 220-240 50 7.5
50 0.23 2430 312 86.6 31.4 307.9 37.5
33 0.33 1300 245 68 20.5 201 30.4
CA 160 MD E RF 16184 220-240 55 9.0
88 0.39 2655 500 138 40.5 400 44.8
33 0.33 1156 310 86.1 31.9 313.4 23.0
CA 200 MD E RF 16185 220-240 55 9.6
95 0.42 2555 700 194.7 44.9 440.6 31.7
48 0.47 1195 385 106.9 39.1 384.1 28.6
CA 250 MD E RF 16186 220-240 55 10.0
130 0.57 2565 850 236.1 56.3 552.2 43.8
CA 315 MD E RF 16187 220-240 48 0.48 1186 370 102.7 37.6 368.9 32.8 55 12.0
130 0.57 2590 865 240.2 58.5 573.7 40.7
* Pressione sonora misurata 3 m in campo libero in conformità alla norma ISO 9614.
** Temperatura massima di funzionamento continuo del prodotto.
DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE

UNITÀ DI
MISURA CA 100 MD E RF CA 125 MD E RF CA 150 MD E RF CA 150 MD E Q RF
CODICE 16140 16141 16183 16142
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - VM** VM** VM** VM***
Tipo scambiatore di calore HRS - nessuno nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA* NA*
Portata nominale m /s 0.06967 0.08597 0.13508 0.08589
3
Potenza elettrica assorbita effettiva kW 0.051 0.051 0.089 0.050
SFPint **** W/(m /s) NA* NA* NA* NA*
3
Velocità frontale alla portata nominale m/s 8.87024 7.00565 7.64415 4.86032
Pressione esterna nominale (∆ps, ext) Pa 108 29 69 29
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 110 154 213 154
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 29.8 30.8 42.8 31.4
Percentuale massima di trafilamento interno della cassa % NA* NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % NA* NA* NA* NA*
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) 38 40 44 38

* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.

321
